CAM線切割 / 提供快速、高效、高品質的代碼
CAXA線切割是CAXA公司自主研發、面向線切割機床的數控編程軟件。
CAXA線切割可以為各種線切割機床提供快速、高效率、高品質的數控編程代碼，極大地簡化了數控編程人員的工作內容；對于在傳統編程方式下很難完成的工作，CAXA線切割可以快速、準確的完成；CAXA線切割集成了CAXA CAD電子圖板的功能，可以繪制需切割的圖形，并生成帶有復雜形狀輪廓的線切割加工軌跡；可輸出G代碼和3B/4B代碼。
挑戰
l 支撐企業業務運行的軟硬件系統在持續更新、升級，企業應用多年線切割軟件需要滿足其最新的應用環境要求
l 跟進國家、行業及國際標準，確保CAD圖庫數據的及時性和準確性。
l 兼容DWG/DXF格式文件用于線切割加工。
優勢
l 延續經典
延續了CAXA線切割軟件的功能和操作習慣。
l 及時更新
隨時適配最新的硬件和操作系統，支持圖紙數據管理要求的變化，支持最新制圖標準，支持最新的交互風格等。
l 本土化交互體驗
界面精心設計，交互方式簡單快捷，符合國內工程師的設計習慣，上手簡單，操作效率高。
l 支持最新標準
繪圖、圖幅、標注、圖庫等都符合最新標準要求，并能大大提高標準化制圖的效率。
l 兼容性強
兼容DWG/DXF格式文件用于線切割加工，可輸出G代碼和3B/4B代碼。
簡潔易用的界面和操作
提供三種界面顏色，包括藍色、深灰色、白色；提供經典界面、選項卡方式的界面；屬性編輯、圖庫、設計中心等都可直接在專用面板操作；立即菜單并行操作方式，實時反映用戶交互狀態，調整交互流程不受交互深度的限制，節省大量的交互時間。
支持最新64位操作系統，提升大尺寸和復雜圖形處理性能
支持最新的Windows操作系統，也提供了64位版本程序，提升大尺寸和復雜圖形處理性能。
豐富的圖形繪制和編輯功能
提供多種便捷圖形繪制功能如直線、圓、圓弧、平行線、中心線、表格等；提供孔/軸、齒輪、公式曲線、樣條曲線、局部放大、多邊形等復雜圖形的快速繪制功能；提供多種圖形編輯功能，如平移、鏡像、旋轉、陣列、裁剪、拉伸，各種圓角、倒角過渡等。

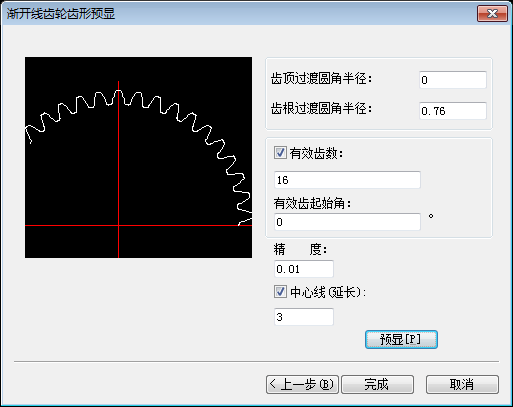

高級功能—（齒輪）齒形設計
CAXA線切割提供了實用的（齒輪）齒形設計功能：可以根據給定的齒數、模數、壓力角、齒頂高系數、齒頂隙系數、齒頂圓直徑等參數和外齒輪、內齒輪選項自動生成齒輪。
特色功能—圖形矢量化
圖形矢量化功能是根據圖片快速生成幾何圖形的功能。軟件對輸入的圖像進行矢量化處理，生成矢量圖，并根據矢量圖的輪廓生成加工代碼。用此方法可解決無尺寸圖形，或有實物無圖紙（通過掃描等方法形成圖像）的零件加工編程。

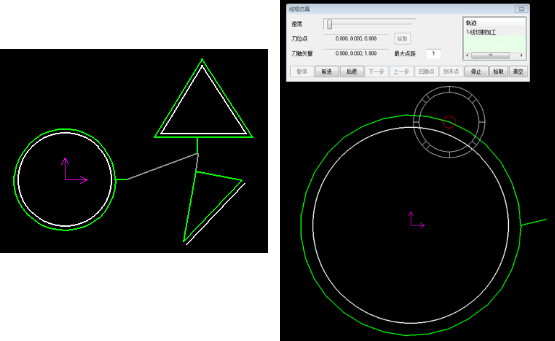

切割軌跡
CAXA線切割針對不同的機床，可以設置不同的機床參數和特定的數控代碼程序格式，同時還可以對生成的機床代碼的正確性進行校核。
自動生成各種復雜形狀的切割軌跡，支持多次切割，軌跡跳步，無屑切割等。
在切割時可以把自由曲線用圓弧來擬和加工，提高加工的精度和效率。
支持軌跡仿真，可以仿真切割過程。
生成G代碼和3B/4B代碼
CAXA線切割除了支持輸出在線切割加工中常用的3B/4B代碼外，還支持G代碼的輸出，并提供G代碼校驗功能。
直接與機床連機通訊
可以將電腦與機床直接連機，將加工代碼發送到機床的控制器。軟件提供了多種通訊方式，支持同步、應答、串口方式的代碼傳輸，以適應不同類型機床的要求。
