CAXA電子圖板2011新增功能介紹
2010-10-27 作者： 來源：
新增功能詳細介紹如下：
功能改善

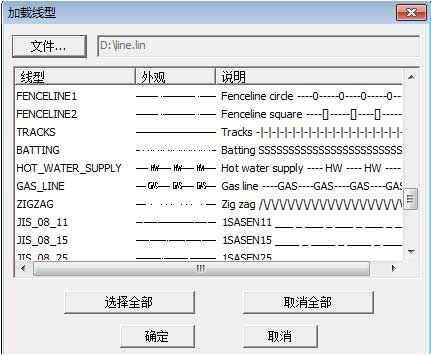

1、 擴展了線型的定義內容，增加對字形、圖案的支持。定義線型文件后，可以隨時加載使用。
2、 增加了外部引用功能，支持插入已有圖形文件以鏈接形式到當前圖形，打開或重新加載該文件時，當前圖形將更新顯示對該文件的修改。插入后的引用對象支持設置“顯示裁剪”。
3、 增加設計中心功能，用戶可以方便瀏覽瀏覽已有文件的圖形、塊、線型、樣式、以及標題欄、明細表、參數欄等信息，并可以將這些內容以拖拽的方式借用到當前圖形中。例如，可以從源文件中將標題欄產品屬性信息拖拽到當前圖形，自動填寫到標題欄或明細表的屬性中。通過設計中心，用戶可以方便的組織圖形文件，借用信息，從而大大提高設計效率。

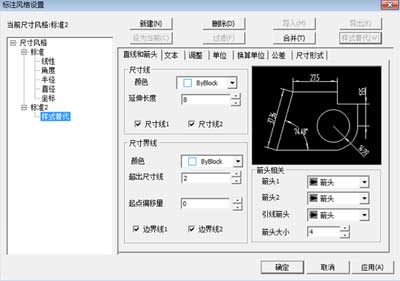

4、 標注樣式增加創建子樣式功能和樣式替代功能。通過子樣式功能為相同類型的標注對象統一設置相應參數，例如線性標注、角度標注、直徑標注、半徑標注、坐標標注等。通過樣式替代功能可以創建基于選定樣式的臨時樣式，用于控制臨時的一些標注對象的參數。
5、 剖面線和填充增加“是否關聯”功能，用于指定生成的剖面線或填充是否為關聯的對象，關聯的剖面線或填充在修改其邊界時會隨邊界關聯更新。
6、 增強對坐標系原點顯示控制，可以設置“是否顯示坐標系”、“始終在原點顯示”。并且可以設置坐標系的外觀參數，如“顯示樣式”、“圖標大小”、“圖標顏色”等。
7、 空命令下支持簡單計算，輸入數值和基本的運算符后確認即可得到結果。
8、 明細表頭定義增加了內部橫線和豎線顏色的參數控制項，明細表定義增加了外框顏色的參數控制項。零件序號增加引線線型、引線顏色、文字顏色參數控制項。

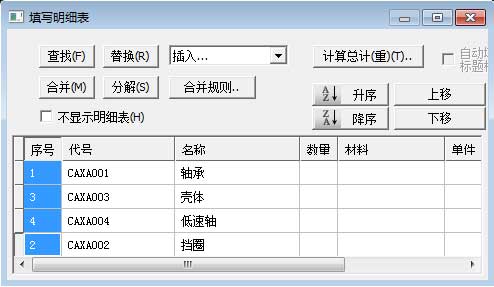

9、 明細表增加排序功能，支持選中明細表一列后按升序或降序排列，每行內容保持關聯變化。
排序前：
排序后：
10、 新增支持雙擊序號后填寫對應的明細表內容，可及時定位提高編輯效率。
11、 新增支持對默認blank模板自定義，保存為”blank.tpl”后可以在新建文件時使用。
12、 新增基準符號的符號形式和起點形式：
13、 粗糙度符號和焊接符號增加符號線寬的參數控制項，可以設置其符號的線寬。
14、 打印工具新增多項功能，改善和提升打印效率：
- 窗口打印時新增支持點的智能捕捉；
- 增加“只打印模型”參數控制項，文件包含多張圖紙時選擇此項，插入的圖紙默認只選擇模型空間；
- 新增圖紙幅面識別功能，可以按圖紙幅面和邊界兩種方式智能識別EXB和DWG文件的幅面信息；
- “按圖紙幅面匹配打印設置”擴展支持自定義幅面大小；
15、 新增射線和構造線功能，可以創建射線和構造線對象。
16、 改善圖幅設置中“標注字高相對幅面固定”參數的行為。選擇此參數時當前圖紙中和新創建的所有標注類對象都包含圖紙比例參數，更改圖紙比例時標注大小會隨之變化；取消此參數時，當前圖紙中和新創建的所有標注類對象不包含圖紙比例參數，即大小只受標注比例控制。
17、 新增線型設置中的“縮放時線型段數不變”參數控制項，用于控制當前圖紙中的帶間隔線型在縮放視圖時，間隔的長度是否隨視圖縮放變化。
18、 新增“對象替代標記”和“刪除替代”功能，在特性面板中修改對象屬性后會自動添加紅色標記，通過“刪除替代” 功能可以刪除選中對象的所有替代屬性并隨原風格關聯。
19、 屬性定義支持調整順序，包括屬性塊、標題欄、參數欄等填寫屬性時，支持對屬性進行拖拽排序。
兼容性改善
1、 支持DWG2010 格式，可以打開和保存AutoCAD2011及以下版本的文件。
2、 提升文字和標注對象打開、打開后編輯的兼容性。
3、 新增公差、圖框、標題欄、明細表等特有對象保存DWG后再次打開仍可繼續編輯。
4、 改進了EXB圖形輸出DWG格式時塊消隱效果消失的錯誤。
交互改善
5、 增強多項交互體驗方式，可以在系統選項的“交互”頁面下修改。
- 新增“選擇集預覽”參數控制項，用于設置空命令或執行命令拾取對象時，掠過對象是否高亮顯示。
- 新增“連續命令”參數控制項，用于設置圓、標注、標注編輯等命令執行時，單次執行或連續執行。
- 新增“空格激活點捕捉菜單”參數控制項，用于設置在點捕捉狀態時按空格鍵是否呼出點捕捉菜單。
- 新增“系統快捷鍵立即生效” 參數控制項，用于設置點捕捉狀態時按T、C等鍵時是否直接捕捉切點、圓心點。
- 新增“自定義右鍵單擊”參數控制項，用于未選定對象、選定對象、執行命令時單擊鼠標右鍵的行為，以及標注時單擊右鍵是否彈出“尺寸屬性設置”對話框。

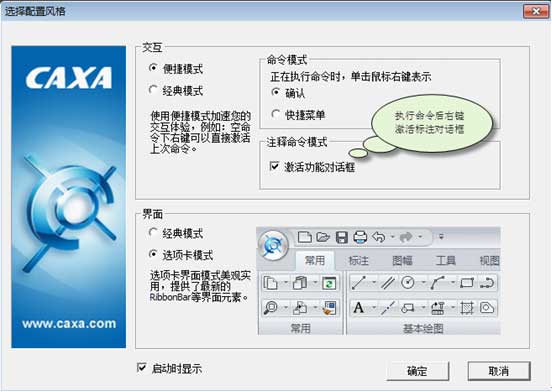

6、 增加“便捷模式”和“經典模式”交互模式設置選項，分別提供不同的捕捉、確認命令、右鍵單擊等默認交互設置。增加“經典模式”和“選項卡模式”界面風格設置選項，分別提供主菜單工具條、基于Ribbon bar設計選項卡等兩種界面風格。啟動軟件時可以根據使用習慣分別選擇不同的交互和界面模式。
7、 改進文字編輯器的交互體驗，增加支持選中拖拽復制、按格式拷貝等功能，改善拾取和夾點編輯的體驗。
8、 命令行窗口新增對PgUp、PgDown等快捷鍵的支持，并改善交互體驗。
其他方面
1、 提升以下幾個方面的效率：
- 文件打開和保存速度整體提升50%。
- 改進提升視圖縮放的體驗和效率，使縮放更加快速和順暢。
- 改進標注操作的體驗和效率，標注更加順暢。
- 提升關鍵字風格命令的運行效率。
- 提升文字編輯器大數據量處理效率。
2、 增強異常下的文件保護，硬件故障或軟件問題可能導致系統出現異常，新增加的異常下保存文件功能可以可避免和減小數據損失，并且錯誤報告可以將出現異常時的系統信息保存下來，有助于分析和改進軟件問題。
3、 改進Undo/Redo操作內存占用，提升多次undo/redo操作的效率和穩定性。
