1．零件及裝配特征

1.1 拖放式的知識重用設計庫的改進

 CAXA實體設計提供了用戶自定義的拖放式的知識重用設計庫的機制。用戶可將設計完成的零件/裝配特征通過鼠標拖放的形式很方便、快捷地裝入新建的目錄庫中，并能夠通過鼠標拖放的形式直接從庫中多次調用這個特征到設計環境中。這是CAXA實體設計的一種獨特、創新式的知識重用理念。這種知識重用的方式在實體2007中得到了改進，支持在設計完成的零件及裝配特征上設定除料特性加入庫中，當從庫中調用時這個除料的特性將能夠應用到零件及裝配體上。（例如可將螺栓設定好螺栓孔的除料特性加入到庫中。當在裝配件上裝螺栓時，不需要之前將螺栓孔及臺階孔設計好，從庫中調用這個螺栓時就能夠實現智能打孔的特性，提高了設計效率。）

1.2智能裝配

CAXA實體設計提供了用戶創建智能裝配位置關系的功能。可通過在組件上創建附著點、命名附著點，將其作為組件之間裝配位置關系。用戶能夠將設定完成的組件拖放到新建的Catalog庫中，完美地結合知識重用設計來實現從庫中拖放式的智能裝配組合。利用這種快速定位及裝配的方式可大大提高從設計到生產的效率。

1.3拉伸零件/裝配

拉伸零件/裝配功能可將零件/裝配的包圍盒尺寸，以設定的一個基準平面向外拉伸一定的距離。因此，也可以稱之為“包圍盒延伸”命令。這種智能延伸的方式，能夠將設計完成的零件及裝配沿其長度、寬度及高度的方向快速的拉伸一定的距離。被廣泛的應用于家具設計、機械結構設計及鋼結構設計行業內。



1.4抽殼命令選項增強

目前抽殼命令支持三種抽殼的方式：向里邊抽殼、向外邊抽殼、向兩側抽殼。這個選項的增強使用戶在設計過程中能夠選擇適宜的抽殼方式。



1.5增加布爾運算操作工具條

這個工具條按鈕的增加方便了用戶進行布爾運算的操作。只需選中對象點擊按鈕即可。





1.6局部坐標系統

用戶可以采用基準平面的創建方式，建立一個局部坐標系統。這個系統能夠被切換、激活（X-Y/Y-Z/X-Z平面）、刪除、自動隱藏。利用這個局部坐標系統可以進行線架的搭建及模型的建構。

2. 參數化

2.1參數化系列件設計－變型設計

為向用戶提供開放的自定義系列件/標準件圖庫的定制開發機制，CAXA實體設計2007在參數化系列件設計方面作了較大增強：

1. 開放了更多的參數、更便于參數的提取和驅動

2. 優化了參數表（Parameter Table）方便了參數操作

3. 增加了設計變型（Design Variations）交互工具和機制

2.2參數表（Parameter Table）的優化

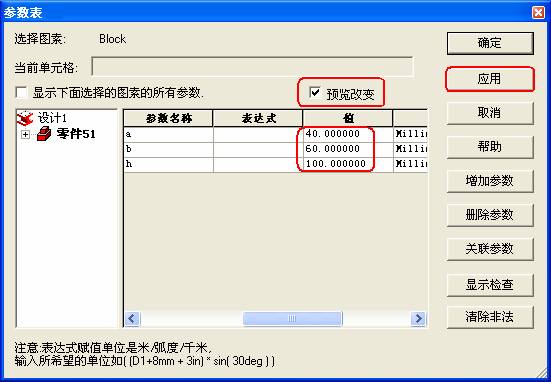

為方便用戶添加/修改參數及驅動/預覽圖形，CAXA實體設計2007對參數表進行了優化。增加了預覽/應用的功能選項。默認狀態下這個預覽改變的選項是被選擇的，當修改參數時，圖形會隨參數的改變而變化；當這個選項被取消后，修改參數并不影響圖形的狀態，直到所有參數修改完成后，點擊應用按鈕最終驅動圖形。實現多約束尺寸的編輯及驅動。

3. 草圖

3.1三點矩形

三點矩形簡化了創建傾斜矩形的操作步驟。利用三點定位結合右鍵對話框引導的方式，實現方便、快捷、精確地傾斜矩形的創建功能。

3.2多邊形

多邊形功能的增加簡化了在草圖中創建多邊形的操作步驟。用戶可以通過CAXA實體設計2007提供的交互方式來直接創建多邊形。

1. 通過點擊“Tab”鍵實現內切/外接圓的切換。

2. 通過右鍵對話框的設置實現多邊形的創建。

3.3橢圓

CAXA實體設計2007將原本隱藏在圓屬性對話框中的橢圓功能開放出來，方便了用戶進行操作。用戶可直接點擊橢圓命令，通過右鍵對話框引導的方式來實現橢圓的創建。

3.4橢圓弧

橢圓弧功能的增加，可使用戶根據設計要求實現橢圓弧在草圖平面位置的建構。改進了原來建構橢圓并裁剪橢圓得到橢圓弧的方式；提高了草圖設計的效率。每一步操作都是通過右鍵對話框引導的方式來實現。

3.5倒角

 CAXA實體設計2007新增倒角功能并提供了三種普遍應用的倒角方式，等邊距倒角、不等邊距倒角、邊角倒角等。方便用戶在草圖設計過程選擇倒角的方式。支持交叉線/斷開線倒角及一次多個倒角的功能。

3.6圓弧過渡增強

CAXA實體設計2007圓弧過渡功能在原有基礎上增強，并支持交叉線/斷開線過渡（選擇兩邊線，通過右鍵對話框輸入半徑的方式）及一次多個過渡的方式。

3.7連續直線/圓弧繪制

CAXA實體設計2007連續直線/圓弧繪制在原有基礎上增強，可利用連續直線或連續圓弧命令，在繪制過程中通過“Tab”鍵在直線/圓弧之間進行切換繪制草圖輪廓的方式。

3.8導航功能的增強

 CAXA實體設計2007草圖導航功能在原有基礎上進行完善，體現了非常強大的智能導航及捕捉的草圖繪制能力。

3.9坐標點輸入方式的擴展

 CAXA實體2007支持兩種在草圖中輸入坐標點繪制的方式：0 0或0,0(中間為空格或逗號隔開)。用戶可通過自己的習慣選擇輸入的方式。

3.10水平/鉛垂約束

CAXA實體設計2007的水平/鉛垂約束在原有的基礎上進行了改進。用戶在對草圖幾何添加水平/鉛垂約束時，只改變草圖幾何體擺放狀態而草圖幾何體的長度不會改變。

3.11 Exb文件的輸入

CAXA實體設計2007草圖中不但支持Dwg/Dxf文件的輸入，目前新增了Exb文件的輸入。完成了電子圖版和實體設計的數據交互及集成。

3.12 投影功能的增強

CAXA實體設計2007投影3D邊的功能在原有基礎上有所增強。不僅能夠在草圖中投影實體/曲面邊界；目前還支持將2D草圖輪廓及3D曲線投影到草圖的功能。

4. 曲線

4.1沿曲線拷貝/鏈接

CAXA實體設計2007在被用戶稱作“萬能球”的三維球工具上進行了增強，增加利用三維球沿曲線拷貝/鏈接圖素的設計手段。這種設計方式通常被稱為“沿曲線陣列”。而這種陣列的方式突破了傳統的參數化關聯性設計理念，支持關聯及不關聯的設計模式供用戶選擇并提供了以下兩種陣列的方式。

1．均勻分布陣列：輸入陣列的數量，自動均布曲線陣列的方式。

2．沿切線導向陣列：輸入陣列的數量和距離，沿切線導向陣列的方式。

4.2 3D空間點

利用三維球創建3D線架是CAXA實體設計的獨特的功能。為滿足客戶的需求，CAXA實體設計2007在3D線架創建方面進行了增強。增加創建3D空間點，可利用3D空間點作為參考點的方式搭建空間線架。并且利用三維球可對3D點進行捕捉及變換的操作，使3D空間和三維球完美的結合在一起，大大增強了搭接線架的能力。

4.3擬和曲線

該功能可將多個首尾相接的的空間曲線以及模型邊界線擬和為一條曲線。以便后續操作中進行選取及目錄樹的查詢并提供兩種擬和合的方式：



1．擬和多個光順相接的曲線，擬和后曲線形狀不會發生改變。

2．當多段首尾相接的曲線不是光滑連接時，使用擬合曲線功能的結果將改變曲線的形狀，將多段曲線擬和為一條曲線并保證光滑連續。當做導動曲面和掃描特征時，由于導動曲線必須是光滑連接的。假設曲線在設計過程中沒能光滑連接，在曲線很多不好處理的情況下，可采用該功能將曲線處理光順，這也是曲線光順的一種處理方式。



4.4曲線裁剪/分割

用戶通過曲線裁剪/分割工具對空間3D線架進行修剪。該功能提供了三種裁剪/分割的方式：

任意：用戶可利用與被裁剪曲線相交的實體表面、曲面、曲線來進行曲線的修剪。此功能支持多條曲線同時進行修剪。

點：用戶可以通過在曲線上選取任意點進行裁剪/分割。

投影：用戶可利用并不相交空間曲線將其以投影到基準平面的方式對曲線進行修剪。并且能夠多條曲線同時進行裁剪。投影基準面可以是創建的坐標系的基準面和實體表平面。

4.5曲面法線

CAXA實體設計在插入直線的命令中提供了繪制曲面法線的功能項。操作時按住“Shift”鍵，在曲面上選擇一點后便可繪制。這個功能在實體設計2007中進行了增強，增加在曲面上線交點求曲面法線的功能。提升了搭建空間線架的能力。

4.6樣條曲線控制點手柄右鍵選項的增強

    CAXA實體設計可利用智能操作手柄來完成樣條曲線控制點編輯，操作方式直接、快捷。其右鍵選項控制的方式在實體設計2007中進行了增強，增加了與曲線端點平行（切失）的選項，是處理曲線光順搭接的一種方式。

4.7標題定義文件的輸入

 CAXA實體設計能夠導入文本文件生成樣條曲線的功能實現了檢測數據逆向創建線架的應用模式。在實體設計2007中進行了增強，增加了標題定義（點、直線、樣條）文件的輸入。此文件是一個可編輯的.dat文件，其文件格式如下：

點格式:

POINT

x1,y1,z1

x2,y2,z2

&.

xn,yn,zn

直線格式:

LINE

x1,y1,z1

x2,y2,z2

&.

xn,yn,zn

樣條曲線格式:

SPLINE

n

x1,y1,z1

x2,y2,z2

&.

xn,yn,zn

(x1,y1,z1)、(x2,y2,z2)、&(xn,yn,zn) 是點坐標格式的書寫，中間可用“tab”、“空格”鍵或逗號隔開。

5. 曲面

5.1支持2D草圖輪廓線創建曲面

 CAXA實體設計2007可直接利用2D草圖輪廓線創建曲面。并支持3D及2D曲線的混合式曲面設計。

5.2直紋面的增強

 CAXA實體設計2007在原有直紋面的基礎上進行了增強，支持三種創建直紋面的方式。用戶能夠根據情況選擇創建的方式。

1．曲線－曲線

2．曲線－點

3．曲線－曲面

5.3偏移曲面

 CAXA實體設計2007提供了偏移曲面的設計工具，并具有等距和不等距偏移的獨有特性。

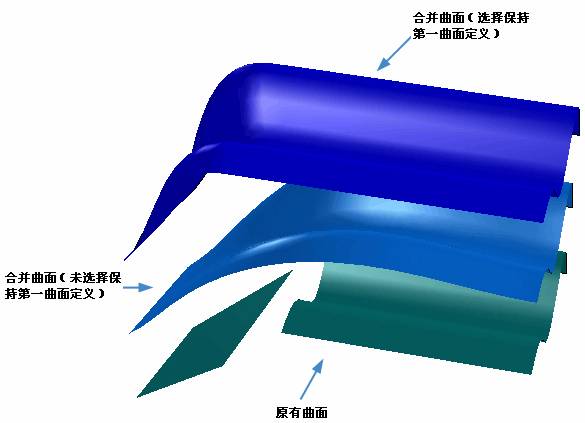

5.4合并曲面

 CAXA實體設計2007提供了合并曲面的設計工具，并具有光順合并的獨有特性。

1．當多張曲面是光順拼接的情況，使用合并曲面工具能夠將多張曲面合并為一張曲面，不改變曲面形狀。

2．當多張曲面是不光順或分離的情況，使用合并曲面工具能夠將多張曲面合并為一張光順曲面，并具有保持第一曲面定義的功能選項。

5.5曲面裁剪

CAXA實體設計在原有的曲面裁剪的基礎上進行了增強，增加了選擇性裁剪和預覽裁剪的功能項。使曲面裁剪功能更加完善。

5.6還原裁剪曲面

CAXA實體設計2007提供了還原裁剪曲面的設計工具，可將拾取到裁減曲面去除裁剪環恢復到原始曲面狀態。并具有實體表面裁剪恢復的特性。該功能被廣泛的應用于模具加工行業中。

6．鈑金

6.1新增鈑金封閉角

  CAXA實體設計2007提供了鈑金的操作工具條，并新增鈑金封閉角設計工具。鈑金設計過程中經常要處理一些細節的部位。比如鈑金封閉角的處理，如果用手工的方式去處理不是一件容易的事。而在CAXA實體設計2007中提供了一個自動封閉角的功能，以提高鈑金設計的效率。并且該功能支持斜角的封閉處理。

超強的封閉角工具，并支持三種封閉的類型：

對接封閉：兩折彎邊對接的方式進行封閉。

正向交迭封閉：如果定義先選的折彎邊為正向。

反向交迭封閉：如果定義先選的折彎邊為正向，那么這種交迭的方式剛好相反。

7. 渲染

7.1基于裝配的聚光源

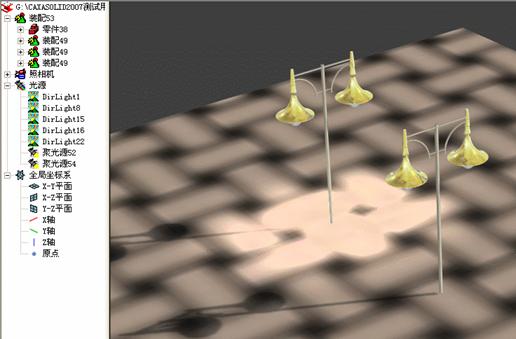

 CAXA實體設計2007新增了基于裝配的聚光源。用戶能夠創建一個聚光源并關聯到裝配件上。當裝配件移動時，這個聚光源隨之移動。并且此功能還具備Catalog庫的拖放功能并與其完美結合，可將預先定義的聚光場景拖放到Catalog庫中，當需要時可從Catalog庫中隨時調用。

8. 工程圖

8.1風格和層工具的改進

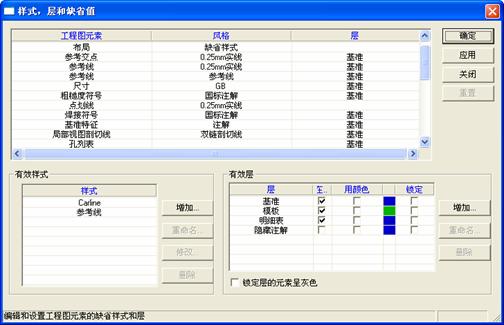

  CAXA實體設計工程圖提供了投影元素風格和層的設置工具。為方便用戶的設置和使用，CAXA實體設計2007將所有工程圖元素的線型、風格和層的設置用對話框的形式體現出來。

8.2右鍵風格和層的快速更改

為方便用戶的使用，達到工程圖的快速設計，提高設計的效率。CAXA實體設計2007新增了右鍵快速更改元素風格和層的功能。

8.3在視圖或視圖的區域自動創建尺寸標注

 為提高工程圖設計的效率，CAXA實體設計2007提供了視圖自動創建尺寸標注的功能，并能夠完成視圖局部區域的自動尺寸創建。

8.4自動創建中心線

 為方便用戶，CAXA實體設計2007新增自動創建對稱中心線和十字中心線的選項功能。

8.5鏈尺寸標注

 CAXA實體設計2007新增了鏈尺寸標注的功能，提升了工程圖尺寸標注的能力。

8.6標注拾取過濾功能

 CAXA實體設計2007新增了標注拾取過濾的功能。在標注過程中，用戶可通過拾取過濾功能以篩選的方式，選擇想要強制捕捉的幾何元素，進行準確的標注。

8.7提取/應用風格和層

 CAXA實體2007新增了提取/應用風格和層的工具。這個工具可將工程圖中對應的繪圖元素的風格和層提取并應用，方便用戶修改，提高設計的效率。

8.8尺寸創建過程中的捕捉對齊

 CAXA實體設計2007新增了尺寸創建過程中的捕捉對齊的功能。這個功能可在尺寸創建和調整過程中以智能捕捉的方式在兩尺寸之間進行對齊。并提供了捕捉文字及尺寸線兩種對齊的方式。

8.9多尺寸拖動

 CAXA實體設計2007新增了多尺寸拖動的功能。用戶能夠在尺寸調整的過程中，選中多個尺寸進行拖動，將多個尺寸擺放到適合的位置上。

8.10關聯視圖選項

 CAXA實體設計2007新增了與視圖關聯的功能。用戶可將非投影視圖元素關聯到視圖上，并能夠隨視圖一塊移動。這種關聯也能夠隨時解除，方便用戶使用。

8.11尺寸文字捕捉緩沖的設置

 CAXA實體設計2007新增了尺寸文字捕捉緩沖設置功能。用戶在拖動尺寸文字調整尺寸位置的過程中，當尺寸文字發生偏移時。為了方便觀察和調整，可在右鍵“捕捉”對話框中設置緩沖大小（像素）值。緩沖值設大時，將能看到尺寸文字以明顯跳動捕捉顯示的方式調整回原來的位置上。

8.12剖切線手柄控制

  CAXA實體設計2007新增了剖切線的手柄控制功能。用戶可以在創建剖視圖的過程中，調整剖切線擺放的位置并更新剖視圖。當剖切線的位置需要與某個幾何視圖元素對齊時，也可通過控制剖切線手柄并捕捉將要對齊的視圖幾何元素，更新剖視圖。

8.13利用柵格對齊/定位零件序號

 CAXA實體設計2007新增了利用柵格對齊/定位零件序號的功能。一般GB圖紙的零件序號是按照順序排列的，這樣在自動生成序號時，可能會進行調整順序并對齊。而利用柵格對齊/定位零件序號是通過拖動零件序號的文字捕捉柵格進行對齊及定位，并與對齊工具結合使用。滿足了用戶的多樣性需求。

8.14文本框背景顏色設置

 CAXA實體設計2007新增了文本框背景顏色的設置功能。用戶可以通過該設置定義文本的背景顏色，由于此功能支持尺寸文字框的背景顏色的設置，可利用該設置進行尺寸文字對剖面線的消隱。

8.15剖切線角度編輯

 CAXA實體設計2007新增了剖切線角度編輯功能。用戶可通過對剖切線角度的精確定義，選定需要剖切的方向視圖及剖視圖。

8.16剖切線偏移量的設定

  CAXA實體設計2007新增了剖切線偏移量設定的功能。用戶可通過對剖切線偏移量的設定，定義剖切線距選中邊界的位置。該功能可快速、精確地定義剖切的位置。

8.17移動螺紋標注到其他視圖

  CAXA實體設計2007新增了移動螺紋標注到其他視圖的功能。用戶可通過設置使用該功能在其他視圖中自動添加螺紋直徑及深度尺寸。

8.18移動或拷貝圖紙

CAXA實體設計2007新增了移動或拷貝圖紙的功能。用戶可將設計完成的圖紙，整張移動或拷貝到另一圖紙中并能夠保持關聯。

9. 其他

9.1 .Net開發環境的更新

 CAXA實體設計2007開發環境進行了更新，支持微軟.Net開發環境及最新技術標準，在.Net環境下進行編譯。

9.2內核的更新

 為了提高CAXA實體設計的模型運算和對其他CAD軟件的數據轉換的能力。CAXA實體設計2007對其獨特的雙內核進行更新：ACIS更新到16.0版本；Parasolid更新到17.1版本。

9.3數據轉換的更新

 為了支持對其他CAD軟件的數據轉換的能力，CAXA實體設計2007對其數據轉換類型進行了更新。其對Catia的專用數據轉換模塊支持到Catia的最新版本V5R16。
