CAXA CAD電子圖板是數碼大方公司為中國工程師量身定做的一款二維CAD平臺，作為CAXA的旗艦產品，電子圖板 2015版本在2013的基礎上突出精品化路線，繼續完善產品細節，在細節上改善應用體驗，完善產品功能。

這里跟大家一起來總結一下，CAXA CAD電子圖板2015版本在繪圖方面的改善。

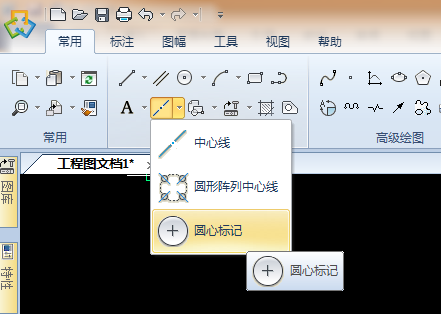

1、增加繪制圓心標記功能

增加全新的圓心標記繪制功能，支持快速生成和批量生成兩種方式，并可以設置圓心標記的長度，可批量生成統一的圓心標記，大大提高用戶的操作效率。

2、增加兩點間中點的捕捉方法

 繪圖時捕捉工具中增加兩點間中點的捕捉方式，可以按空格鍵進行調用。

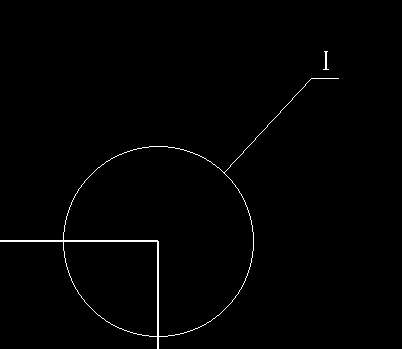

3、局部放大圖引出線長度優化

在局部放大功能中，引出文字下方引線長度與文字長度達到最佳比例。

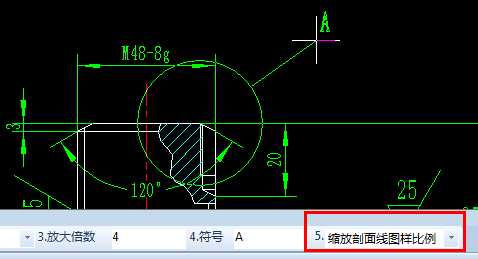

4、支持局部放大圖中的剖面線同比例放大

用戶可根據個人需求選擇局部放大圖中的剖面線是否按照等比例放大。

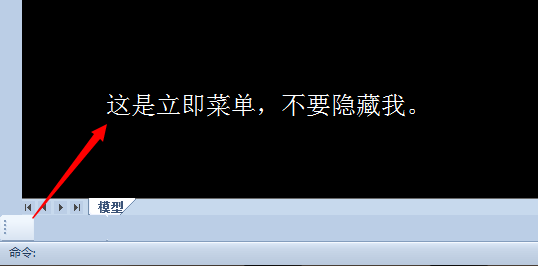

5、立即菜單被誤隱藏后，需要時會智能出現

立即菜單是電圖板中重要操作手段，如果立即菜單工具條被不小心隱藏了，許多新用戶發現進入功能后沒有立即菜單，操作無從下手。此版本中通過智能判斷，只要需要時，它就會出現，新用戶再也不用為找不到立即菜單發愁了。

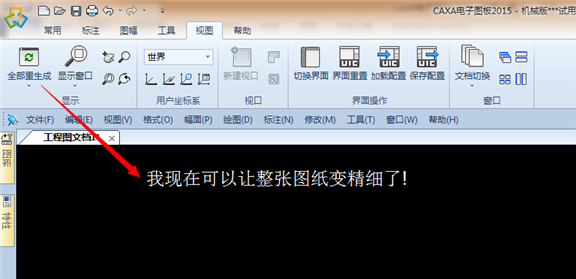

6、全部重生成功能控制整個圖紙顯示的精度

對一些大圖，有時會有一些樣條或圓弧顯示效果不好，此時只要將局部放大，點擊“全部重生成”功能，整張圖紙中的顯示精度就都提高了。領導或客戶再也不會說我畫的圖不精確了。
