    還原點是對3D文件夾結構和3D文件的快照。用戶可以對某個3D總裝建立多個還原點，然后用戶可以回退至任意一個還原點。在一個還原點上，系統記錄了這個總裝3D文件對應的文件夾結構、外部引用關系及其3D文件的工作版本。設置3D文件夾的還原點方法如下：

    首先，根3D文件夾下必須有3D總裝圖，否則不能查看或設置還原點。在沒有設置3D總裝圖的情況下設置還原點，系統會彈出（如圖3-1提示必須有3D總裝圖）對話框。

圖3-1 提示必須有3D總裝圖

    要設置3D總裝圖，用戶可以右鍵單擊目標文件，選擇菜單中的“3D總裝圖”并單擊“設置”（如圖3-2 設置3D總裝圖）。

圖3-2 設置3D總裝圖

    設置好3D總裝圖后，用戶可以右鍵單擊根3D文件夾，并在菜單中選擇“還原點”（如圖3-3 設置3D還原點）。

圖3-3 設置3D還原點

    在“還原點管理”中選擇“新建”（如圖3-4 新建3D還原點），填寫還原點的名稱和描述，單擊“確定”即可。

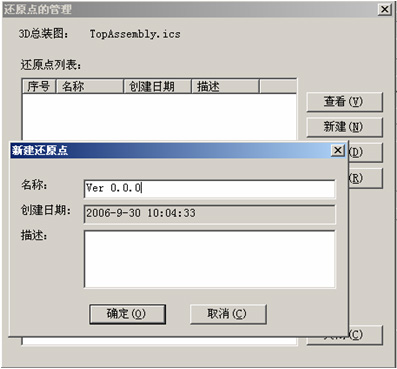

圖3-4 新建3D還原點

    在“還原點管理”對話框中，會列出所有的還原點，選擇一個進行回滾，則3D文件對應的文件夾結構、外部引用關系及其3D文件的工作版本回到記錄還原點時的狀態。
