3D設計、3D創意、3D打印，是不是聽起來很高大上？你是不是也就認為它深艱難？來看看我們如何征服它。

CAXA三維CAD設計，簡單易學，可以通過簡單的拖放操作，像搭積木一樣，進行各種3D創意設計。

我們這次來創建個性化圓筆筒。

1.創建實體，一拖一放就可以：新建一個設計環境。從右側設計元素庫中選擇圓柱體，按住左鍵將它拖放到工作區。

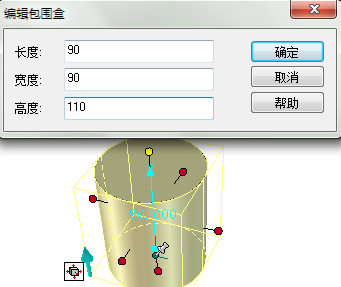

2.改大小：    兩次單擊鼠標左鍵進入圖素狀態，如圖所示。在任一紅色手柄處單擊鼠標右鍵，從彈出菜單中選擇“編輯包圍盒”，在彈出對話框中輸入筆筒的尺寸，長寬為90，高度110。

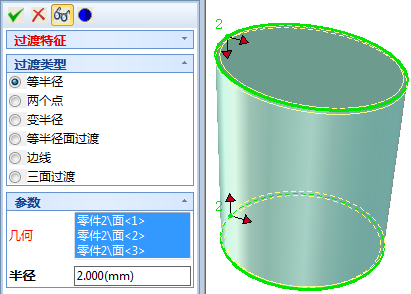

3.變圓滑：     將軟件界面右下角的選擇過濾器設置為“邊”，然后框選整個圓柱體，再從上方的功能區里點擊“圓角過渡”按鈕 。進入圓角過渡對話框。保留默認設置，點擊對話框左上角的綠色對勾完成操作。

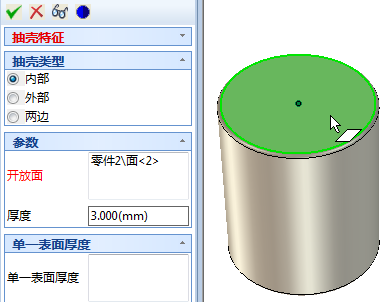

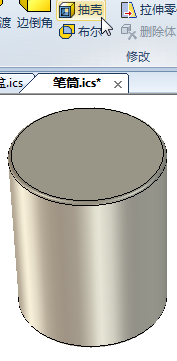

4.中間挖空：    單擊“特征”中的“抽殼”命令，進入“抽殼”對話框，然后選擇長方體上方為開放面，把殼的厚度定義為3毫米，點擊對話框左上角的綠色對勾，OK啦！

5.上色，一拖一放：從“表面光澤”庫中拖放自己喜歡的顏色到筆筒上。

6.添加圖案：    我們可以把名字添加在筆筒上，還可以添加一些自己喜歡的圖案?，F在就讓我們看看怎么做吧！在這里我們使用草圖繪制自己的專屬圖案。

單擊“草圖”中的“二維草圖”按鈕，在出現的對話框中選擇“點”，然后單擊圓柱外表面上一點，新建了一個二維草圖。

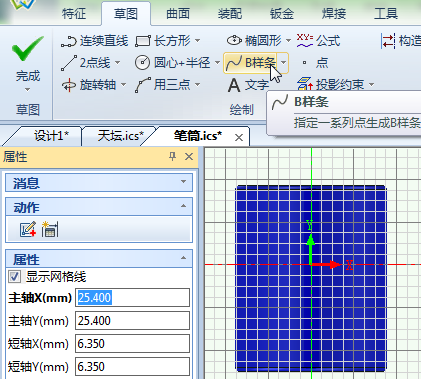

單擊“B樣條”按鈕，然后在草圖平面上點擊幾點確定樣條線的形狀。

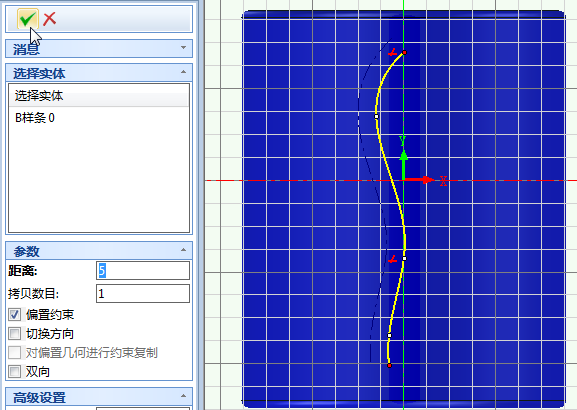

單擊“草圖”中的“等距”按鈕，將等距距離調整為5，再單擊對話框上的對勾完成。然后用兩點線分別連接兩條樣條線的端點，使其成為一個封閉圖形。

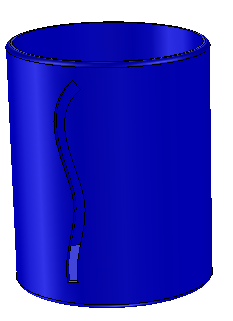

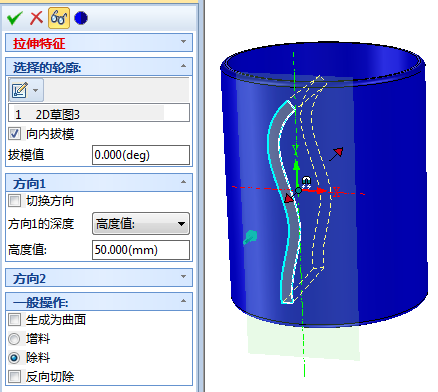

單擊“特征”中的“拉伸”按鈕，選擇“從設計環境中選擇一個零件”，單擊圓筆筒，然后選擇繪制完成的草圖，再將“一般操作”處更改為“除料”，這個去除材料即挖孔的動作要作用在圓筆筒上，所以，根據圖中的預顯來決定是否選擇“切換方向”。除料結構如圖，有了一條優美的曲線。

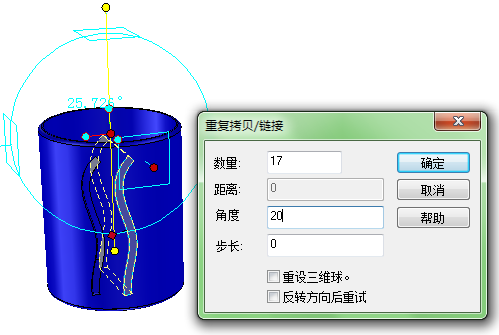

再把這條曲線復制一圈兒在筆筒上：選擇曲線孔，打開三維球，在對話框里輸入拷貝數量17，相隔角度20即可。

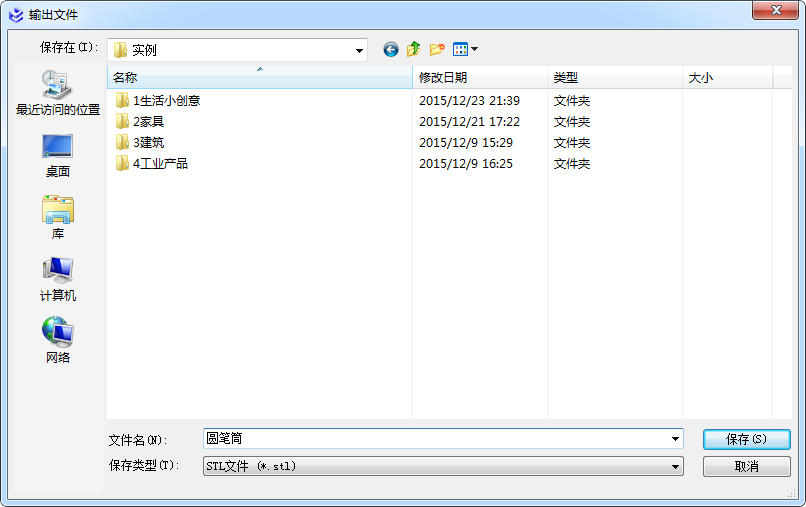

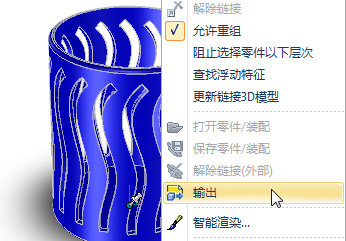

7.輸出打印文件：選中零件，單擊鼠標右鍵，從彈出菜單中選擇“輸出”，即可進入輸出對話框。從“文件類型”中選擇“stl”格式，輸出文件，出現“輸出完成”對話框即表示輸出成功。

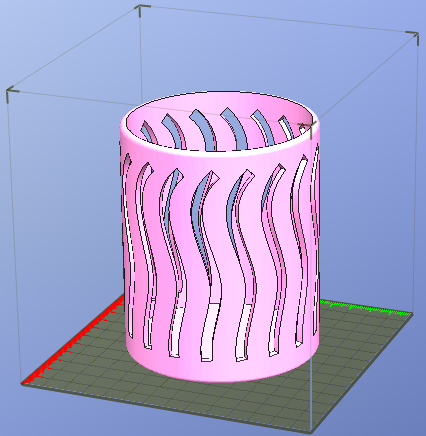

8.3D打?。捍蜷_3D打印軟件，打開 “圓筆筒.stl”文件，即可進行3D打印。
