CAXA實體設計是唯一集創新設計、工程設計、協同設計于一體的新一代三維 CAD解決方案。它包含三維建模、協同工作和分析仿真等各種功能，其無可匹敵的易操作性和設計速度幫助工程師將更多的精力用于產品設計本身。

最新發布的CAXA實體設計2013易學易用，能夠幫助初學者迅速掌握三維CAD設計。本次跟大家分享的是元寶的制作方法。本次主要用到的是CAXA實體設計里邊的拉伸為曲面。曲面投影線以及曲面的裁剪縫合。包括縫合以后進行實體化的這樣一個操作。操作比較簡單，只是跟大家分享一下咱們CAXA實體設計三維CAD 2013里面新增的縫合以及實體化的功能。接下來就用簡單的操作來讓大家掌握CAXA實體設計三維CAD制作元寶的做法。

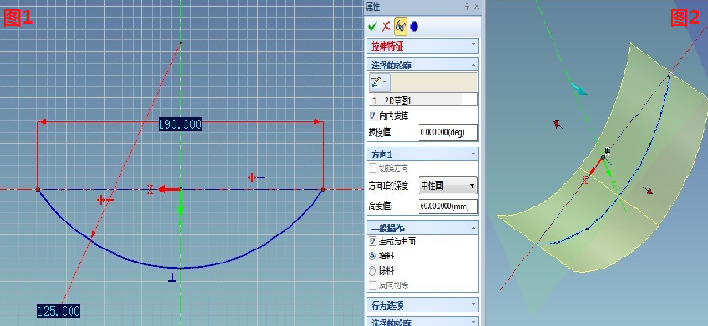

第一、在實體設計的草繪功能下選取X-Y平面繪制如圖1所示的草繪圖形兩端總長為190，再用草繪工具中的三點線繪制半徑為125的圓。繪制完成后點擊完成并退出，然后將繪制的弧線用特征工具里邊的拉伸功能注意此時將一般操作的屬性欄下面的“生成為曲面”勾選上。生成如圖2所示：

第二、在實體設計草繪平面選取Z-X草繪平面來繪制長軸為60，短軸為35的橢圓如圖3所示，繪制完成后，進行下一步操作，拾取曲面工具菜單欄的曲面投影線功能，出現如圖4所示的對話框在曲線屬性欄拾取圖3所繪制的橢圓，再拾取朝上的曲面，方向需要拾取旁邊的立方體的向下的棱邊線。即可以在曲面上生成橢圓的3D曲線。

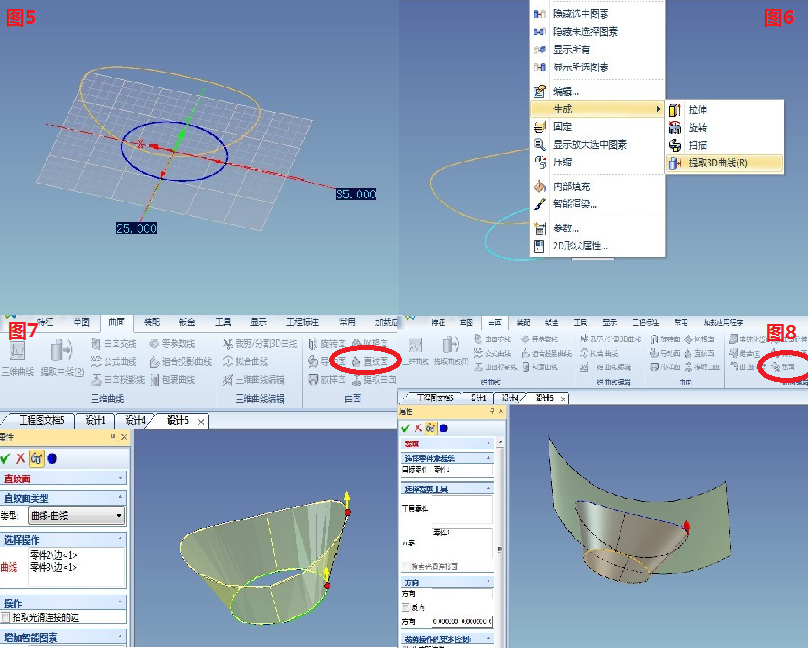

第三、選取草繪X-Y平面進行繪圖，選取以后將此草繪平面向下平移80，然后在此草圖平面上繪制長軸為35，短軸為25的橢圓，如圖5所示，并“提取3D曲線”。如圖6所示。接著拾取曲線菜單欄的“直紋面”彈出如圖7所示直紋面的屬性欄，并在曲線一欄里面分別拾取這兩條3D曲線。將之前壓縮的曲面取消壓縮，然后拾取如圖8所示的“剪裁”功能。在工具零件里面選取這個將要被剪裁的曲面，元素屬性欄對應拾取上面的3D曲線，然后保留中間部分的曲面。

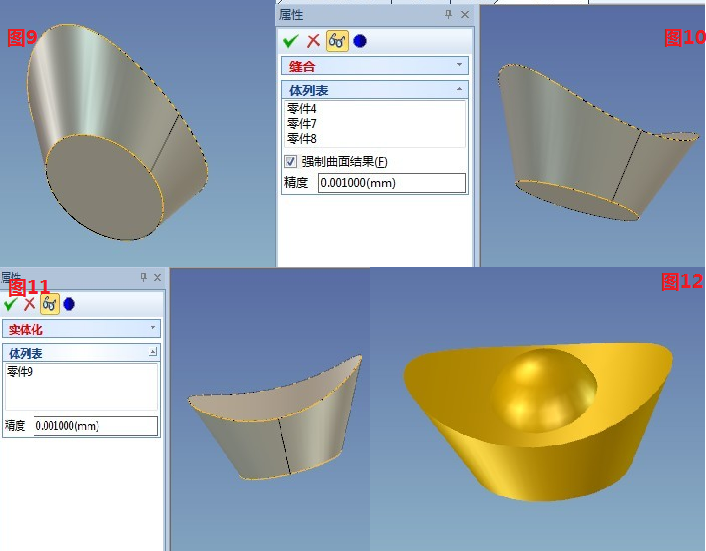

第四、這一步用菜單工具欄中的曲面補洞功能將底面小的橢圓補起來如圖9所示，再拾取曲面菜單欄里面的縫合功能在縫合屬性欄中依次拾取三個面，如圖10，最后再拾取實體化將所縫合的三個面變為實體特征，最后從設計元素庫中拖拽進入一個圓球用三維球移動到合適的位置。在將其渲染成如圖12所示。這樣一個閃閃惹人愛的物品就誕生了。只要大家多思索一定能找到比小編更為簡潔的做法，希望大家能不吝賜教啦！

通過上面幾步簡單的操作，在CAXA實體設計中就可以做出你心中想要的產品啦，是不是很簡單易學，易操作。快來實際體驗一下吧！
