廣環廠簡介

廣州市環境衛生機械設備廠（以下簡稱“廣環廠”） 是國內生產環衛專用設備的最大廠家之一，占地面積約4.6萬平方米，擁有六座現代化的廠房和齊全的附屬配套設施，定編320人，年銷售額超過1.5億元。

廣環廠從手工修理環衛設備開始，已成為集科研、生產、銷售于一體的環衛專用車輛現代生產企業，廣州市著名商標“廣環”的所有者。生產的12大產品系列，投入批量生產的產品達54個，銷往20多個省（自治區）、市。

廣環廠主營產品

垃圾車的快速設計——CAXA 3D實體設計應用

廣環廠從2012年開始引進CAXA實體設計2011，作為廠內輔助研發設計軟件，到現在已經升級到CAXA實體設計2019，且所有研發人員都已能熟練地運用CAXA實體設計軟件進行產品的三維產品方案開發，生產部門也能借助其圖文檔的三維瀏覽控件更高效、更清晰明了的地指導工人生產。對比原來采用的二維設計，CAXA實體設計從研發到生產都帶來了突破性的發展，時間效率提升效果非常明顯。

下面是廣環廠通過一輛垃圾車的設計過程，展示了CAXA 3D實體設計強悍的特色功能。

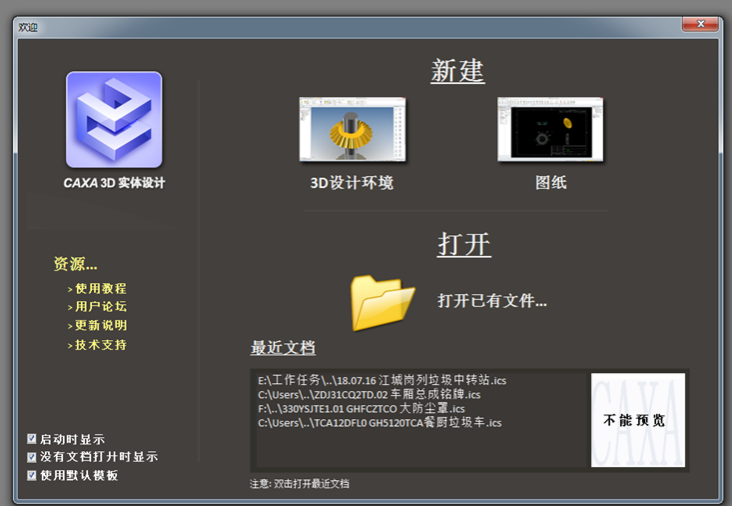

1、打開文件包含3D設計環境和可以關聯的工程圖模塊；

2、界面易學易懂、結構樹層級清晰、圖素庫豐富、拖拽式設計、鈑金功能齊全；

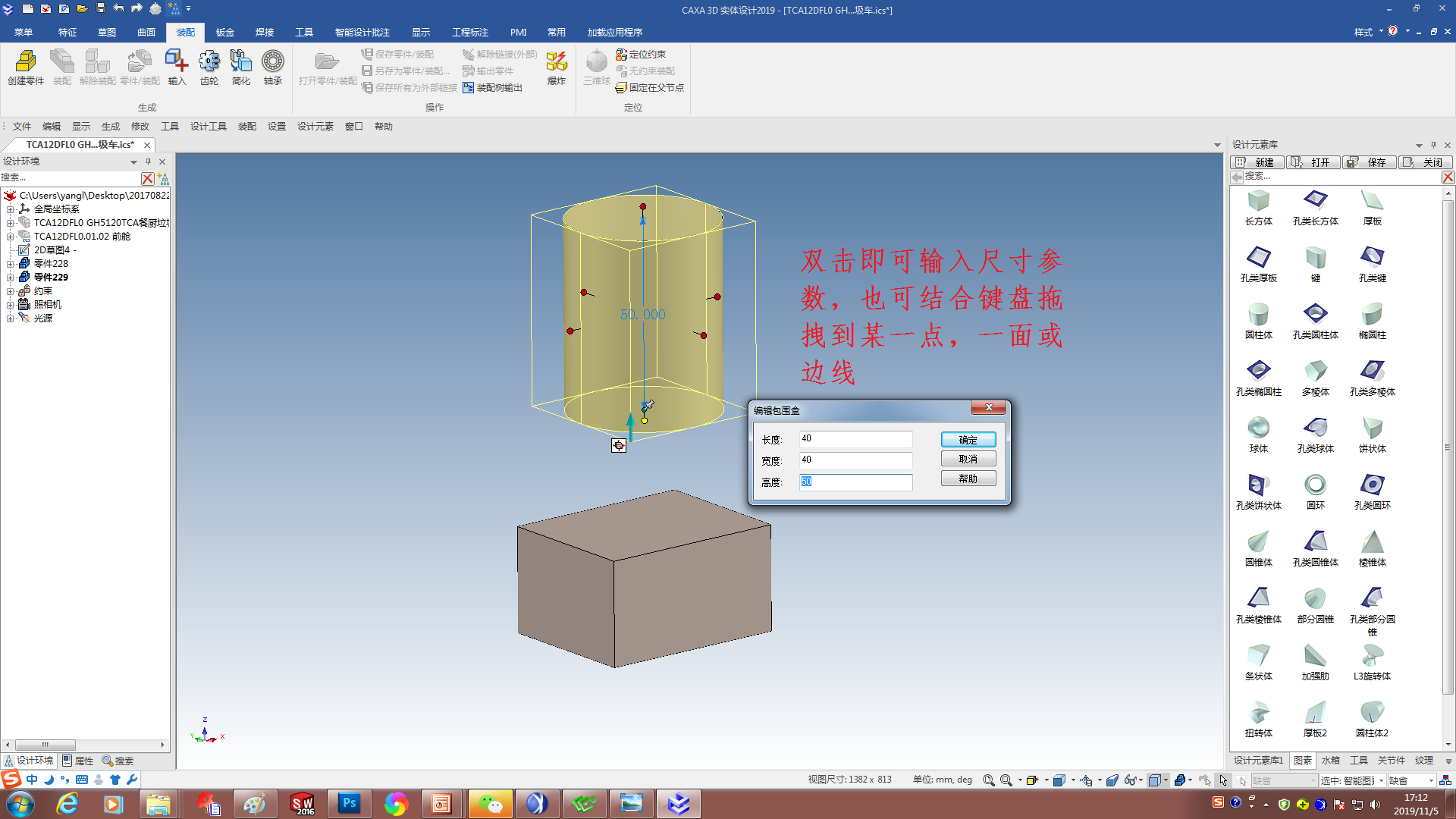

3、圖素的各項參數修改簡便，可數字參數化，也可拖拽捕捉已有的實體邊界；

4、異于其他同類產品且極具特色的三維球功能，靈活定位，移動，旋轉，鏡像，陣列等等；

5、鈑金功能強大，包含折彎、沖孔、百葉窗、自定義形狀沖壓等，快速完成參數修改；

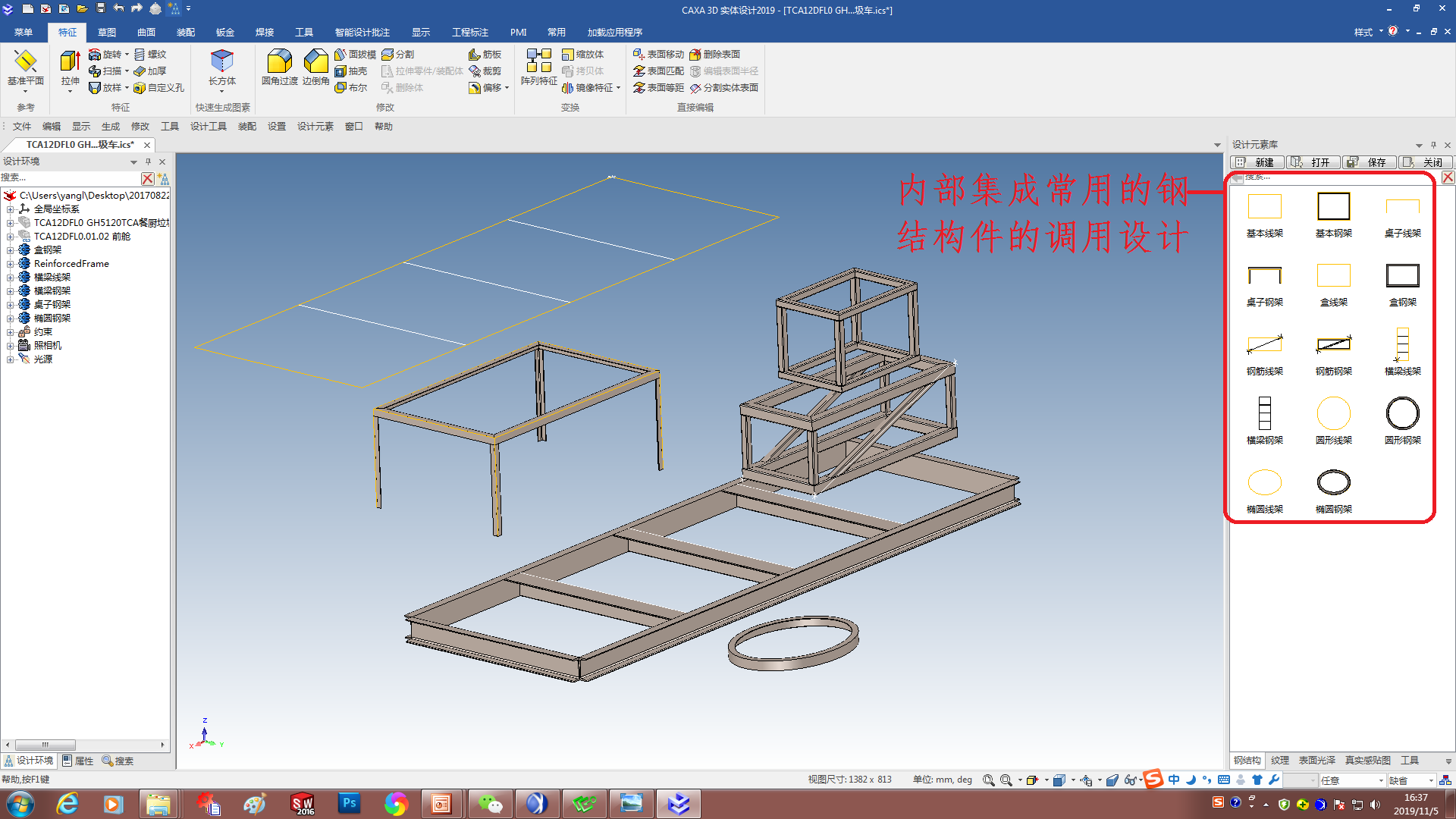

6、內部集成鋼結構件設計，可在基礎上快速改型，大大節省設計時間；

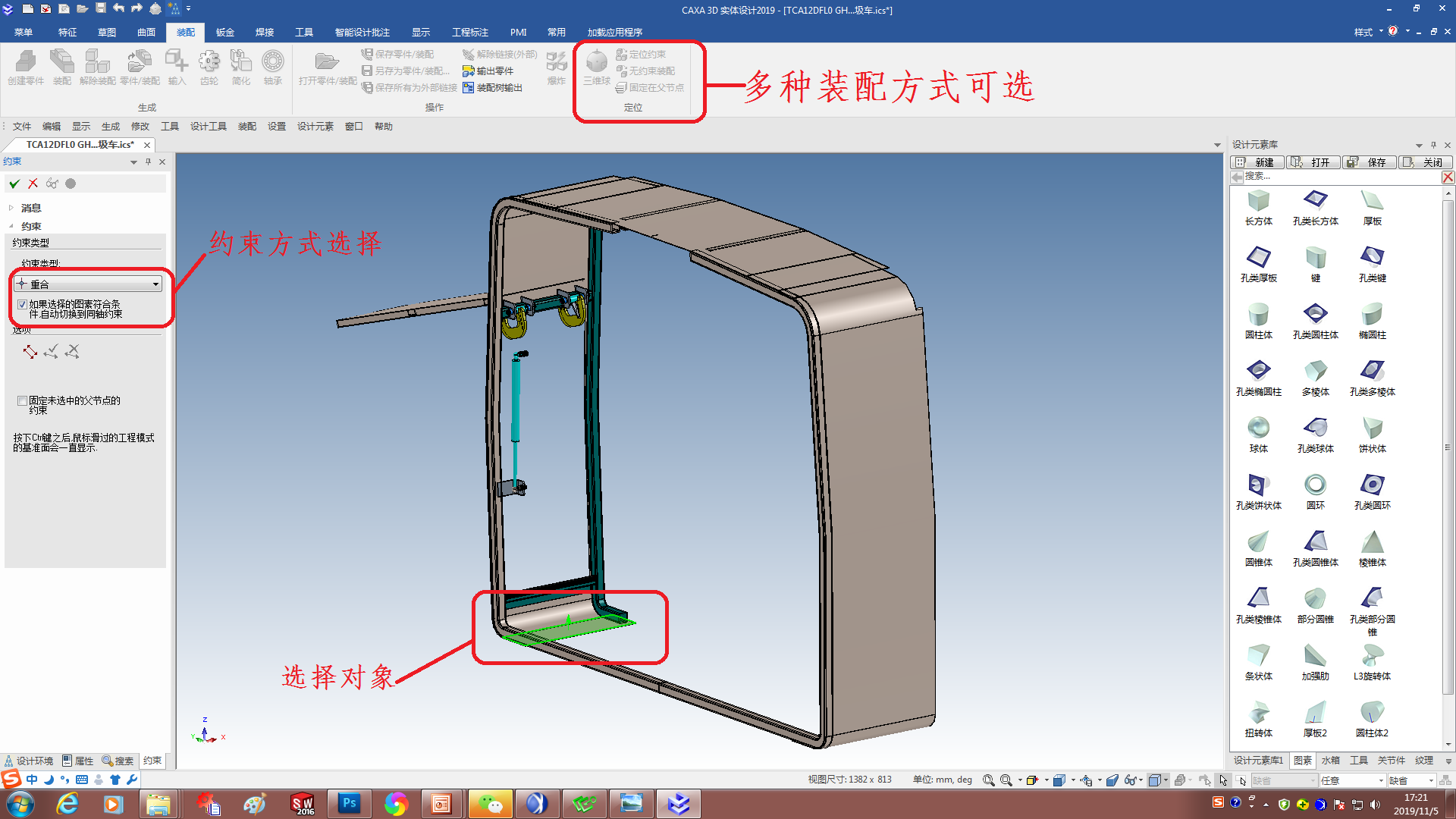

7、裝配模式下即可用零件自由度約束方式，亦可采用三維球，方式多樣、靈活、高效；

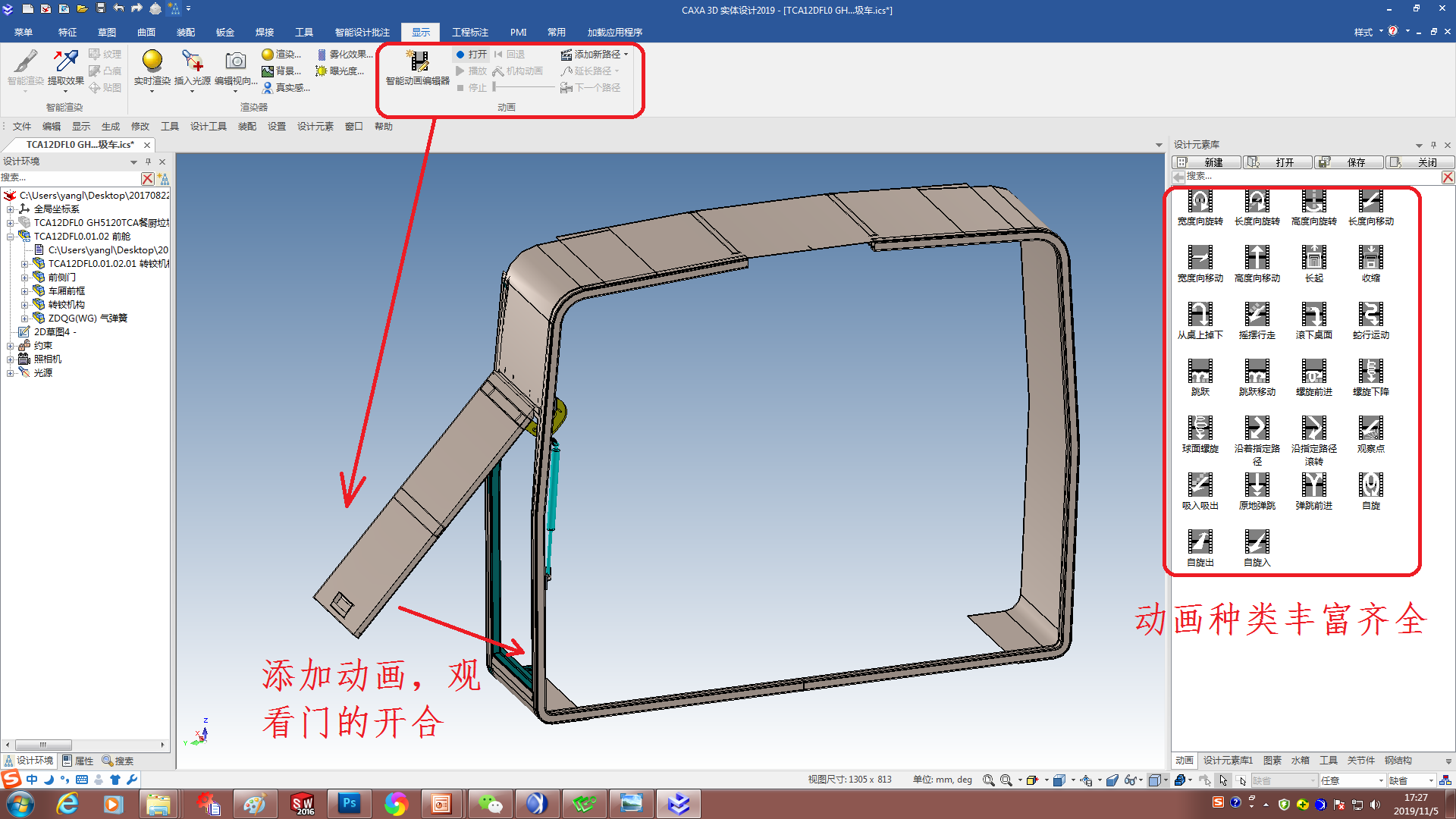

8、裝配完成后根據約束關系，并添加動畫效果，可預覽設計動態，可評估有無干涉等；

9、常用的機械工具庫，包含齒輪、軸承、彈簧、型材、標準件等；還可自建或加載企業圖素庫和通用件庫；

10、參數化設計水箱、法蘭、彎頭等其他管道附件；

11、CAXA實體設計對硬件配置要求方面并不高，普通的電腦配置也可以打開運行大型的裝配體，卡頓死機現象很少，占用內存情況也很優異。

用戶感言

廣環廠產品研發中心工程師 楊柳在交流過程中，分享了廣環廠應用CAXA3D實體設設計過程中，總結的軟件特點和實用經驗，希望幫助大家更好的認識和使用這款優秀的國產軟件。

和其他常用的設計軟件相比，CAXA實體設計最大的特點是三維球和圖素庫。

這里提到“三維球功能”可以說是CAXA3D實體設計最大的特點之一，從產品零件設計到產品的裝配設計，都可成為更高效的“利器”。通過三維球可實現圖素、零部件等的移動、復制、鏡像、調整角度和快速定位等。

此外，CAXA實體設計的圖素庫不僅量大而且均是有效可用素材，為產品設計者省去很多建立草圖的時間，通過直接托拉拽搭積木的簡單操作方式，就可以輕松利用圖素庫進行設計，讓初次接觸這款軟件的人，可以無門檻的操作使用。圖素庫對于我們廠的設計來說，是一款特別實用的功能，豐富的圖庫元素滿足了我廠所有的設計需求。

另外，CAXA實體設計與自身工程圖集成也是不得不提的一大亮點，零部件圖可直接從三維界面生成對應的二維設計圖紙，當產品的三維模型被修改時，只需更新二維圖，即可實時鏈接更新。

楊工表示：“我廠從2012年開始的CAXA實體設計2011版本開始，到目前使用的2019版本，廣環廠和CAXA一起走過了挺長的一段歲月，整個階段我們產品研發和生產部門的使用體驗感越來越好，所有人從一開始的陌生到熟悉經過了一個短暫的相互學習，相互交流，相互提升的過程，包括新來的技術人員，以前應用的其他設計軟件，也輕松過渡和熟練掌握CAXA 3D作為其得力的設計工具。”

“CAXA 3D實體設計幫助我們廠縮短了產品從研發、生產到交付給客戶的周期，改變了傳統的只有二維圖紙在整個廠流轉的模式，使設計準確性更高，設計思路更清晰，方便向下游環節的交流，生產車間工人理解圖紙更容易，減少了很多原有的出錯率。”楊工高興地補充道。
