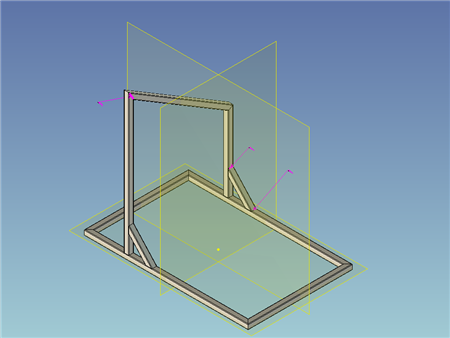

實體設計2015中新增焊接功能，焊接功能可以讓設計人員通過草圖來定義鋼結構件的基本框架，然后通過草圖快速生產鋼結構件的三維模型，并可以通過裁剪功能處理結構件的端部形狀；可以在三維模型上添加焊接符號；在工程圖中可以投影對應的焊接工程圖并自動生成焊接清單。

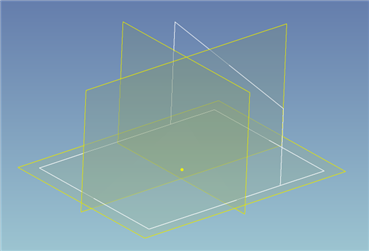

1、使用草圖定義基本框架。

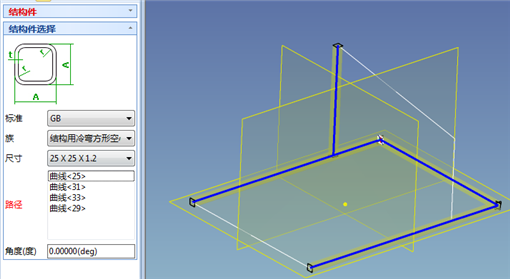

2、選擇所需的規格，插入結構件。

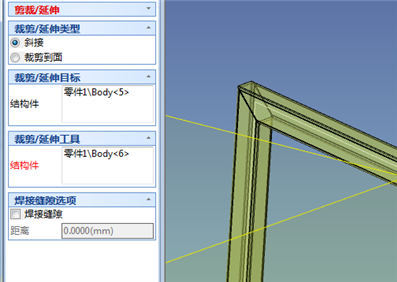

3、使用裁剪/延伸功能進行端部處理。

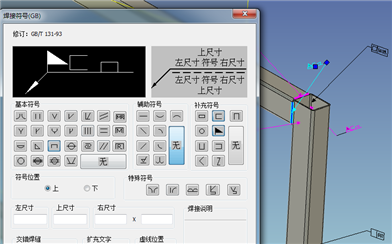

4、使用示意焊功能添加焊接符號。
