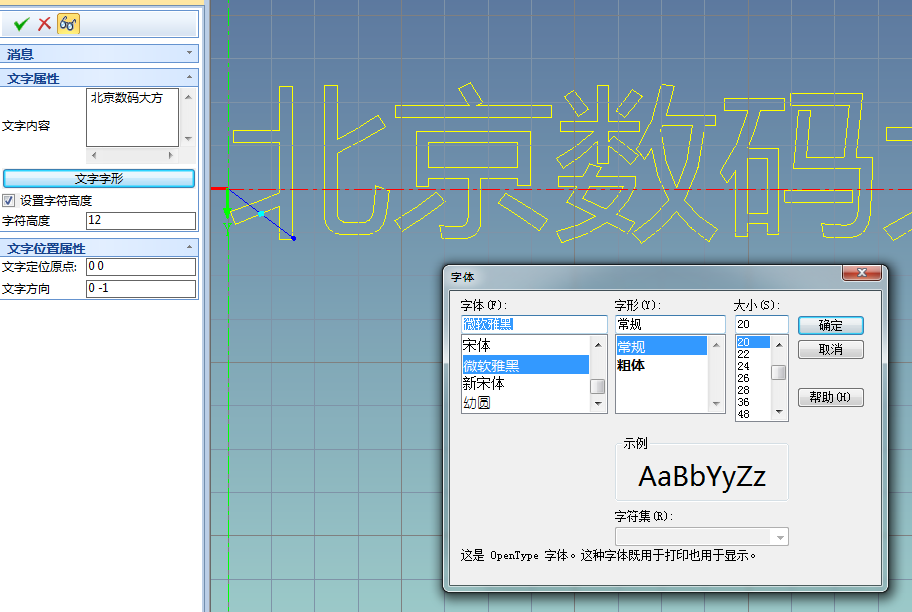

1. 草圖文字

　　2013版本支持在草圖中直接輸入文字。

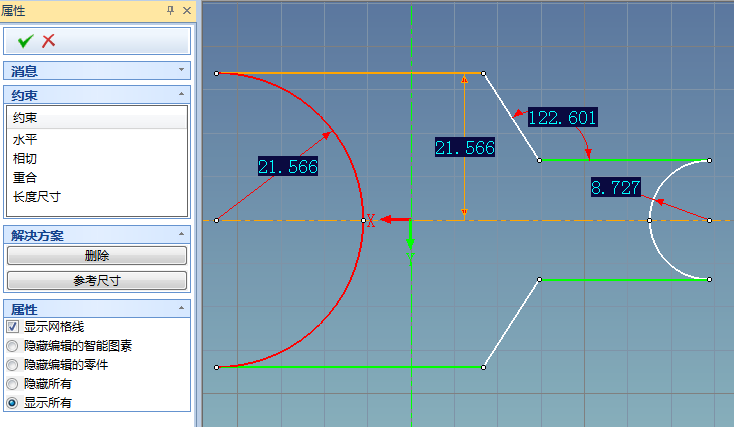

2 .草圖過約束交互的改進

　　當草圖中出現過約束的尺寸時，系統會自動判斷出過約束的尺寸并在屬性對話框中顯示這些尺寸，你可以選擇刪除以解除過約束狀態。

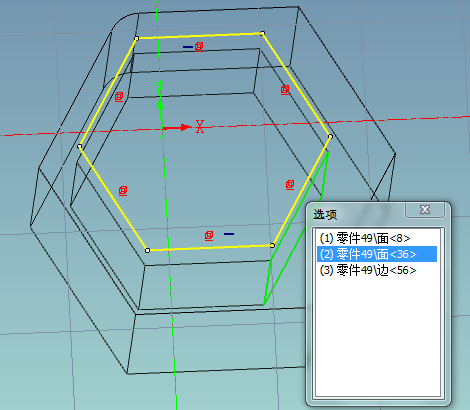

3. 投影約束支持Ct

　　在2013版本中，草圖中使用“投影”或“投影約束”功能時可以通過Ctrl+Alt鍵拾取被隱藏的幾何。

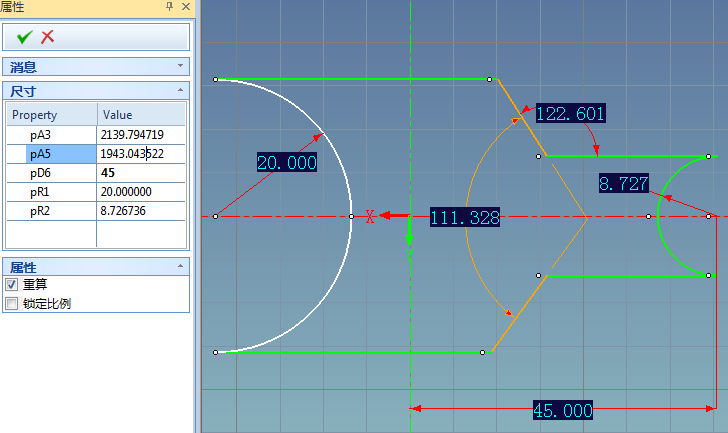

4. 批量修改尺寸

　　可以通過編輯尺寸功能一次修改多個尺寸，并可以控制草圖是隨尺寸修改實時更新還是最后統一更新。

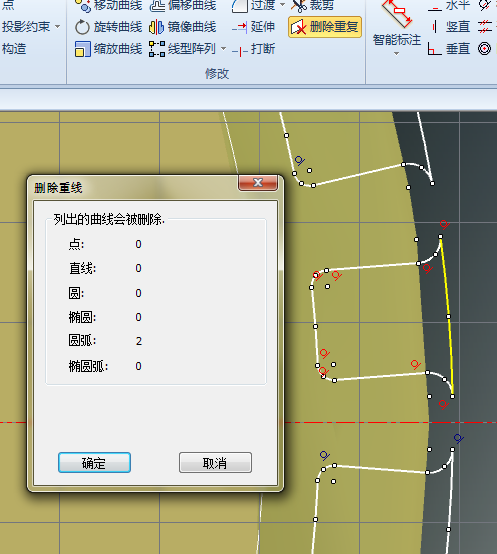

5. 刪除重線

　　在進行草圖繪制過程中由于編輯裁剪曲線的原因經常會導致草圖中存在重疊的線段，導致草圖不封閉無法完成特征操作，現在可以使用刪除重線命令查找并刪除這些重疊的線段。

6. 草圖約束狀態提示

　　在草圖繪制過程中系統能夠自動判斷草圖的約束狀態，并可以將過約束的尺寸或幾何約束在命令窗口中顯示出來，用戶可以方便的刪除多余的約束。

    CAXA實體設計2013版在草圖設計的幾點創新，簡單操作，快速上手，大大提高了設計的效率。零件設計的其他創新改進，小編將繼續為您介紹，敬請關注。
