1．希望將圖1所示的零件兩個橢圓柱深入殼體內部的部分切除，結果如圖2所示。

圖1 切除前                          圖2 切除后

分析零件形狀，需要使用表面匹配做出減料圖素。

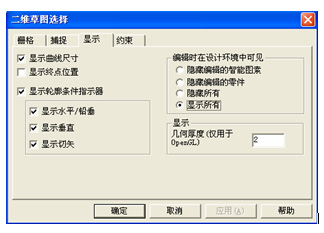

如果零件沒有顯示，在二維草圖平面上右鍵點擊，從右鍵菜單中選擇“顯示”，如圖3所示，在出現的對話框中選擇“顯示所有”，如圖4所示。

      圖3 右鍵菜單                                     圖4 “顯示”對話框

草圖平面后顯示出零件以后，使用二位編輯中的“投影”功能，繪制如圖5所示二維草圖。然后將它拉伸成10cm高的零件。如圖6所示。

          圖5 投影生成二維草圖                             圖6 拉伸生成零件

將新拉伸生成的零件用三維球沿高度方向移動一定的距離，露出底面即可。

進行視向旋轉到如圖7角度，選中拉伸零件底面，單擊右鍵，從彈出菜單中選擇“表面匹配”，如圖7所示。 在出現的匹配面工具條中點擊“選擇匹配面”，

然后旋轉視向，選擇零件中的球面，如圖8所示。

           圖7 表面匹配                                  圖8選擇匹配面

 點擊匹配面工具條中的“確定”，則原來的拉伸零件表面變化如下圖9。我們可以將零件上移一定距離來觀察表面匹配的結果，如圖10。

           圖9 表面匹配后                          圖10 觀察表面匹配的結果

    在圖9狀態下，選擇零件1，按住Shift鍵再選擇零件2，進行布爾減運算，即可切除橢圓柱在球形殼體內部的部分。布爾運算詳見后面章節。

    同樣的方法，生成如圖11所示獨立零件。該圖中零件被上移了20cm，方便大家觀察表面匹配的結果。將減料零件恢復原位，與殼體零件進行布爾減運算。到這里，橢圓柱在殼體內部的部分全部切除完畢。得到我們想要的結果。

圖11  觀察另外一個零件的表面匹配結果
