1．要在如圖1所示的玩具車頭前的兩個藍色零件之間添加一彎曲的保險杠。添加結果如圖2所示。

 圖1 添加保險桿之前                         圖2 掃描生成保險杠

2．單擊“特征生成”工具條中的“二維草圖”，在如圖3所示位置放置草圖平面，草圖平面位置不合適的時候請利用三維球調整。

3．單擊“二維編輯”工具條中的“投影”或“工具”菜單下的“投影”子菜單，投出如圖3所示的幾條直線，保險杠的導動線將要經過這幾條線的中點。

4．單擊“二維繪圖”工具條中的“三點圓弧”，捕捉其中三條直線的中點做出如圖4所示的圓弧。

圖3 投影直線

                                                        圖4 繪制圓弧

5．然后刪除投影生成的四條直線。單擊“完成造型”，結束二維草圖的繪制。

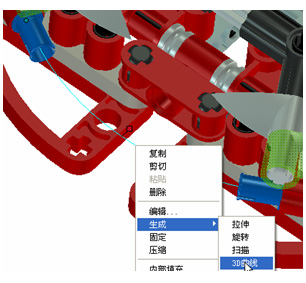

6．選中新生成的二維曲線，單擊鼠標右鍵，從快捷菜單中選擇“生成”-〉“3D曲線”。如圖5所示。

圖5 生成3D曲線

7．生成3D曲線后，在設計樹中選擇原二維草圖，可以壓縮也可以刪除。在這里，它已經不再起任何作用了。

8．在三維曲線的頂端生成如圖6所示的二維草圖，繪制兩個同心圓，一個半徑為2.5mm，另一個半徑為3mm。如圖6所示。

圖6 繪制導動草圖

9．選中草圖后，單擊鼠標右鍵，從快捷菜單中選擇“生成”—〉“掃描”，彈出如下圖7所示對話框。

圖7 掃描對話框

10．選擇“三維導動線”。彈出“拾取三維導動曲線”消息框。如圖8所示。此時單擊圓弧三維曲線，則系統經過計算，過一會兒即生成如圖9所示的零件。

圖8 “拾取三維導動曲線”消息框
