　　CAXA電子圖板2013r1版為繼2011版本后又一款精心打造的精品二維CAD軟件。除繼承以往版本優點外，在軟件的穩定性、運行速度、兼容性、操作效率、交互便捷性等方面又有較大突破和創新。

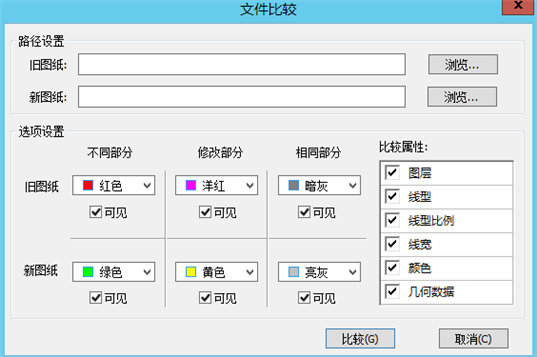

1. 增加文件比較功能：在工具菜單下點擊“文件比較”按鈕啟動，選擇新舊兩個圖紙文件，設置比對參數后點擊“比較”按鈕，可以將兩個文件的圖層、線型、線型比例、線寬、顏色、幾何數據等參數的不同部分、修改部分、相同部分按不同顏色顯示出來。

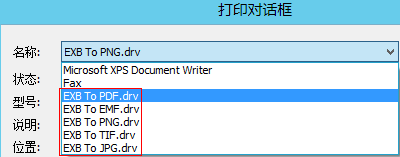

1. 增加打印輸出PDF/EMF/PNG/TIF/JPG文件功能：點擊“打印”按鈕后在打印對話框中選擇如下5種打印機，設置打印參數后再點擊“打印”即可保存為對應格式文件。

1. 新文檔保存或者另存文件時，如果標題欄“圖紙名稱”填寫了內容，保存文件名默認使用此填寫的內容。
2. 增加“粘貼到原坐標”功能：復制圖形到剪切板并切換到另一個文件，再使用此功能可以將復制的圖形按其在原文件中所在的坐標粘貼到當前文件。
3. 增加“云線”功能：點擊“繪圖”下的“云線” 按鈕啟動，然后拖動光標即可創建新的云

   線，在立即菜單中可以設置“最大弧長”和“最小弧長”。

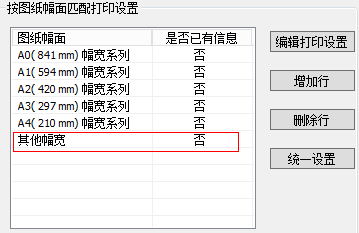

4. 增強打印工具功能：插入文件時支持選擇文件夾導入；“高級設置”中，增加“其他幅寬”的打印設置：

1. 增強設計中心功能，在文件樹上選中Paper后增加圖形直接預顯。
2. 改善圖框和標題欄的定位規則，調入圖框時：如果有標題欄，則找與標題欄對應的定位點；如果沒有標題欄，找明細表定位點；如果什么也沒有圖框中心點與圖形最大區域中心重合；如果沒有圖形圖框中心與原點重合。
3. 改善明細表填寫友好性：明細表中替換文字時，點中單元格應直接把內容提取出來，不需要再重新輸入或者拷貝粘貼。
4. 增加塊擴展屬性功能：單擊“繪圖”—〉“塊”中的“塊擴展屬性定義”按鈕，可以定義塊的擴展屬性列表；單擊“塊擴展屬性編輯”按鈕，可以將事先定義的代號、名稱、重量、材料等屬性添加到塊上，生成序號時選中帶擴展屬性的塊，塊上的擴展屬性自動寫到明細表中。

1. 增強序號功能：在立即菜單中增加“單折/多折”選項，序號支持多個轉折點。

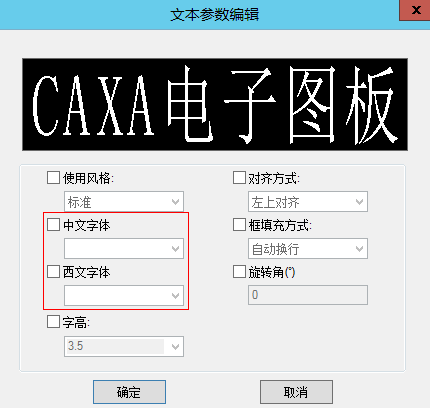

2. 增強“文本參數編輯”功能：選中文字后，支持修改中文字體和西文字體。

1. 增強坐標標注的對齊標注：支持在立即菜單中設置對齊點的延伸距離。
2. 增強角度標注功能：在尺寸標注風格中增加“補齊度分秒”選項。
3. 增強錐度標注功能：在立即菜單中增加“正向/反向”選項。
4. 增強“文字查找替換”功能：查找設置中的“文字類型”增加“明細表”的選項，支持查找替換明細表中填寫的文字。

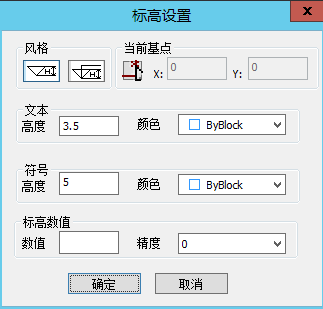

5. 增加標高符號生成功能：點擊“標注”菜單中的“標高”按鈕執行，按“S”鍵可以設置標高符號的參數。

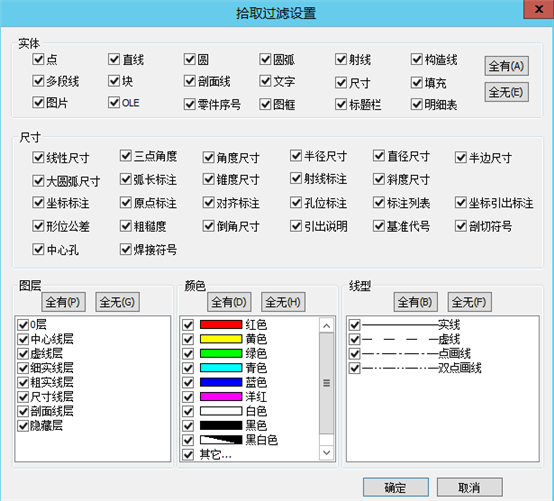

1. 增強拾取過濾設置功能，擴展可設置的參數：
