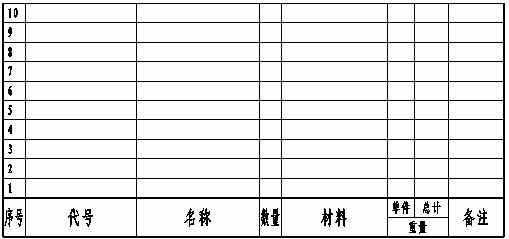

    首先，生成明細表（內容可填寫也可不填寫），如圖1所示，

圖1

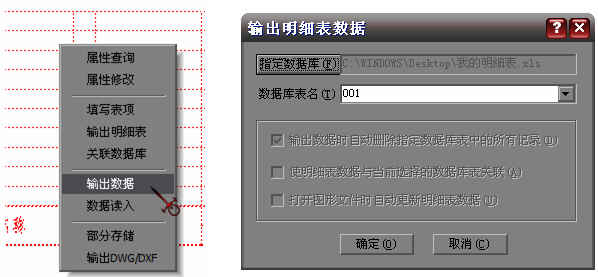

    然后選擇標題欄，點擊右鍵，選擇“輸出數據”選項，會出現如圖2所示的提示，“指定數據庫”填寫生成EXCEL表格的名稱，命名為“我的明細表”，“數據庫表名”為EXCEL表中sheet1等表項的名稱，命名為“001”。（名稱可以根據個人需要進行命名）

                                                      圖2

    然后，使明細表與數據庫進行數據關聯。選擇明細表，點擊右鍵，選擇“關聯數據庫”，彈出提示，填寫關聯數據庫，指定路徑為剛才建立的“我的明細表”中的“001”，并將“輸出數據時自動刪除指定數據庫表中的所有記錄”“使明細表數據與當前選擇的數據庫表關聯”和“打開文件時自動更新明細表內容”選項，如圖3所示：

圖3

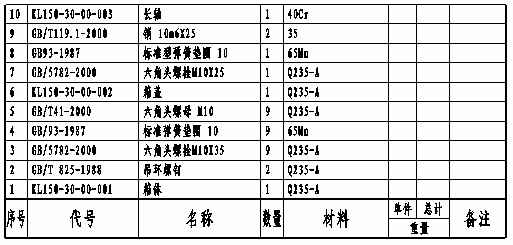

    這樣，在Excel“我的明細表”中進行數據編輯，在電子圖板的明細欄里就有相應的顯示。這是EXCEL關聯的結果：

注意：新增加的內容需要重新啟動電子圖板才可以更新明細表內容。同一數據庫可以和多個明細表關聯，也可以進行拷貝使用。
