山西平陽重工工藝研究所 所長 閆駕虎

公司簡介
　　山西平陽重工機械有限責任公司是研制、生產各類先進精密機械電子產品的國家大型企業，隸屬于中國船舶重工集團公司。工廠位于山西省侯馬市，占地面積120余萬平方米。職工總數4600余人，其中工程技術人員500余名。工廠固定資產約3億元人民幣。公司主導產品為軍用船舶和民用煤炭液壓支架產品。公司多項高科技項目榮獲全國科技大會一、二等獎和省部級科學技術進步獎，為國家的經濟建設做出了巨大的貢獻。

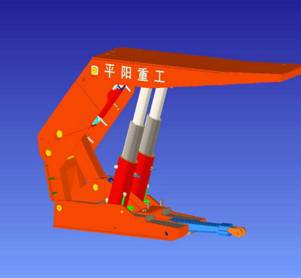

液壓支架

應用需求
　　“九五”期間，山西平陽重工機械有限公司（簡稱“平陽重工”）軍品訂貨驟減，幾乎無人問津；公司民用主打產品液壓支架也因市場蕭條而陷于低谷，職工的工資也經常不能按時發放。職工們面對公司凄慘的光景紛紛另謀高就，新的大中專畢業生更是難以請進。平陽重工的生存與發展、生活與生產面臨著嚴峻的挑戰。
　　面對如此困境，平陽人沒有坐以待斃，而是尋找對策，找尋平陽人的出路。用創新拓市場，加大產品創新速度是平陽人的不二的選擇。傳統的手工繪圖方式已經遠遠不能跟上時代的腳步，設計出來的圖紙不但更改起來非常繁瑣，而且不易保存，公司原有資源不利重復使用。而且，隨著公司的逐漸壯大，客戶的應用需求越來越趨向于個性化，客戶要求的設計周期越來越短，而三維設計軟件其直觀的設計方式和干涉檢查等功能的使用，可以很好的滿足公司的需要。通過長時間接觸，我們發現CAXA的電子圖板和實體設計正好可以滿足公司的要求。下面我來講講我公司在使用CAXA電子圖板和實體設計的歷程和應用效果。

CAXA軟件在平陽重工的應用
　　關于CAXA電子圖板在我廠的應用
　　在九十年代，CAD還是一個時髦的東西，計算機也很少，大多數技術人員還不會使用計算機，沒有學習過繪圖軟件。我廠只有少數一部分處室開始學習、使用計算機繪圖，但是，那個時候的軟件種類比較復雜，少數是國產，大多數是國外的軟件。洋軟件功能強大，但比較難學，習慣也與我們也不一樣，當時可以交流的人也很少。捉摸了幾個月，還是不能畫出一份符合工廠標準的正規的圖紙。
　　可以說，我們是CAXA的老用戶，自從CAXA電子圖板97版出來以后，其好學、易用性就深受技術人員喜愛。CAXA中的標準零件圖庫和符號圖庫可以直接調用，非常方便。實用，是其突出的特點。它幫助技術人員從繁雜、重復、非創造性活動中解放了出來，從而專心致力于創新產品的設計。從那個時候開始，工廠越來越多的技術人員開始學習CAXA，使用CAXA。到目前為止，我廠已經完全使用CAXA電子圖板作為我們的二維設計軟件。

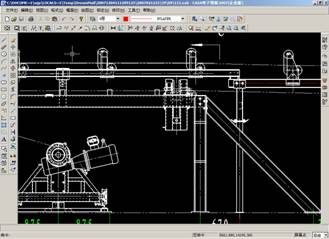

CAXA電子圖板圖紙

　　關于CAXA實體設計在我廠的應用
　　CAXA實體設計軟件就象其二維設計軟件一樣，功能強大、好學、易懂。其符合國標的標準零件圖庫也給工程技術人員帶來很大方便。從2005年我們廠引進CAXA實體設計以來，經過幾個星期的學習，全所的技術人員就都能開始用于設計工作了。
在我們使用CAXA實體設計過程中，主要應用于以下兩個方面：
　　1.工業設計
　　工業設計也就是我們通常所說的產品造型。在產品設計和技術改造項目的第一階段，我們就有意識地使用了CAXA實體設計。三維模型一出來，其產品的組件與整機的比例就給人一種直觀的感覺，美觀性、溝通性、產品設計一次性不言而喻。技術人員通過不同形式造型的對比可以優化自己的方案，有利于同事之間交換意見，更有利于領導和相關部門初步審核，大大提高了產品設計效率與產品創新速度。
　　2.技術設計方案和工程化設計
　　一般的產品設計和技術改造項目都需要經過技術設計方案、工程化設計兩個階段。一個復雜的產品除了進行技術設計方案、工程化設計兩個階段以外，還要進行原理定型階段、小批量生產定型階段、批產定型階段。
　　我們在技術設計方案階段就使用了CAXA實體設計進行造型，目的是方便各方面的人員更容易看懂、弄清我們的技術設計方案，利于我們最大限度地采納、吸收專家的意見和建議，盡可能在第一設計階段就將工作做得更完善，避免后續設計階段出現大的漏洞和返工。
　　在工程化設計階段使用CAXA實體設計對鑄造、鍛造等復雜零件進行造型，然后直接出二維工程圖，更加顯現了其方便性與快速性。使用三維設計軟件表達產品裝配，利于設計人員檢查零件的正確性和整機設計的干涉性，最大限度的降低產品重復修改過程，為后序工作做好技術上的保障。

應用CAXA軟件的成果

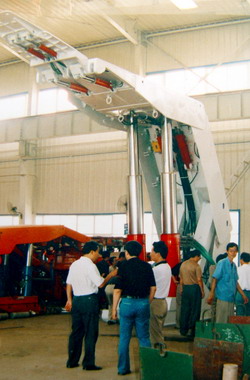

　　2006年上半年，我廠準備參與黃陵礦務局的高端液壓支架的項目競標。這型液壓支架的技術參數在我國首推第一，是國家發改委扶持項目，我國各大液壓支架制造廠無不虎視眈眈，躍躍欲試，志在必得。因為，奪得這個項目，就意味著一個企業的綜合實力；制造出這型液壓支架，就意味著工廠的技術能力；更遠的意義，還在于取得未來市場的話語權。所以，此次競標活動工廠上下無不積極準備，謹慎迎戰。

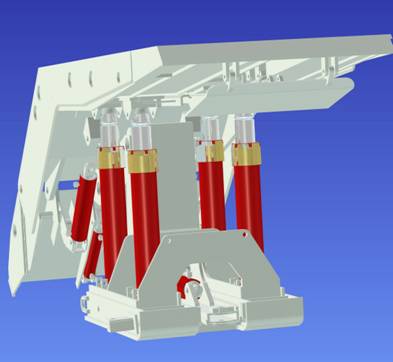

　　由于我所首先使用了CAXA實體設計作為三維設計軟件，工廠決定在宣傳活動中展示一下這型液壓支架的外貌。我們不僅完成了這型液壓支架的三維造型，還使用CAXA實體設計軟件設計了裝配仿真和運動仿真，轉換成多媒體格式之后，編輯到了工廠的《煤海之路》宣傳片中，為我廠的形象增添了光彩。這次競標，我廠拿到了1.5億元的合同，引起了煤機行業特別關注，也受到集團公司的高度重視。競標結束不久，集團公司幾位主要領導成員破例一起到我廠現場辦公，研究決定對我廠的液壓支架制造項目給與專項扶持。至此才引出了我廠的幾個億的大規模的液壓支架生產線的技術改造項目，為我廠在液壓支架領域的主力地位奠定了基礎。
　　我廠除在民品制造領域快速成長以外，也在我國國防建設，軍用產品中節節開花。由于水中兵器結構復雜，成本很高，使用難度大，每年海軍官兵的培訓學習就是一項難度很大的任務。我們使用了CAXA實體設計以后，依照部隊訓練內容，對水中兵器的相關零部件、組件、進行了造型，做成動畫，配上解說詞，制作出了了部隊、工廠的培訓軟件，受到了有關方面的一致好評。
　　距今我們使用CAXA實體設計軟件已經一年多了，我們使用CAXA實體設計設計的主要項目有：
　　水中兵器使用、維修、培訓軟件
　　液壓支架試驗臺
　　液壓支架專用鏜床
　　高端液壓支架
　　………
