     許多玻璃鋼管道、設備屬不定型產品，且品種繁多，也無固定的用戶，眾多的工程采用招投標的方式確定業務，且交貨時間緊、批量大，應用條件苛刻，許多產品在工藝流程中為關鍵設備，處在高溫、高壓、耐腐蝕的環境中長期連續運行。由于玻璃鋼產品的特殊性，管道的安裝及售后服務又是玻璃鋼管道及設備質量保證的關鍵。玻璃鋼產品生產條件差，大部分工人及中層管理干部文化素質偏低，而小型玻璃鋼生產廠技術人員配備又不多，處在這樣環境中的技術人員如何完成技術管理工作呢？在九十年代，我面對巨大的工作量，只有加班加點去完成本職工作。雖然也取得不少成績，但是非常疲乏。

     2000年10月，我將CAXA三維電子圖板應用到玻璃鋼產品設計中，帶來了不少方便，不但使對外形象宣傳、招投標、產品設計、售后技術服務及時地完成，而且使設計技術及管理技術上了一個新的臺階。現在談一下應用體會。

     CAXA三維電子圖板可以三維制圖和平面制圖。CAXA三維電子圖板在我們玻璃鋼產品設計中可以實現如下目的：

     1．零配件三維圖設計：可以根據用戶提供的設備、非標管件設計圖或條件圖及玻璃鋼行業相關的標準，1：1的輸入數據，繪制零配件的三維圖像。然后將成形后的三維圖像進行顏色及光照處理，一個未生產出來的產品就活靈活現在我們面前（見圖1）。通過旋轉，可以在任意角度觀察自己設計的配件，并且可以查詢到配件的質量特性：體積、表面積、質量、重心坐標及慣性張量等數據。

圖1 零配件三維圖

     2．裝配設計：根據用戶提供的設計圖，將已設計的不同顏色的零配件三維圖進行裝配，設備整體的三維圖就成功的繪制出來了（見圖2）

圖2 裝配三維圖

     通過裝配，就可以校準零配件的準確性。對裝配圖進行不同方式的剖視處理，設備的里里外外、任何部位通過放大都可以清清楚楚地看見（見圖3）。

圖3 裝配剖視三維圖

     通過對三維裝配圖的爆炸處理，就可清楚地表達出裝配程序和工藝過程（見圖4）。

圖4 裝配爆炸三維圖

     通過查詢，同樣可以獲得裝配成的設備整體的體積、表面積、質量、重心坐標及慣性張量等數據。

     3．平面三視圖設計：將零配件三維圖、裝配三維圖、裝配剖視三維圖、裝配爆炸三維圖輸入到CAXA三維電子圖板中的二維電子圖板，就可以得到1：1的主視圖、俯視圖、左視圖、右視圖、仰視圖、后視圖及軸測圖，來完整的表達設備的結構設計。因為是1：1的圖形，就可以很方便的標注直徑、長度及角度等參數，并且很方便地進行局部放大，清楚地表達局部結構。然后調入圖框和標題欄，通過縮小或放大，使其置于各種圖紙幅面的圖框中去，很快的完成了平面三視圖的設計。

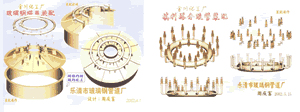

     4．三維效果圖：CAXA三維電子圖板的零件設計、裝配設計均具有保存圖片的功能。將設計的零配件三維圖、裝配三維圖、裝配三維剖視圖及裝配三維爆炸圖，旋轉到各個不同的最佳角度，保存為bmp格式的圖片，再將這些圖片通過圖像處理軟件處理，就可以得到滿意的產品三維效果圖（見圖5）。

圖5 產品三維效果圖

     5．其他應用：以下的幾種應用在日常工作中也經常采用，既方便又準確。A、管道系統軸測圖：98年前，管道安裝施工軸測圖用手工繪制的，98年后，用CAXA電子圖板繪制，一張A4或A3幅面就可將整個裝置系統的所有管道用軸測圖清楚的表達出來。取得了滿意的效果。B、對接三通、蝦尾彎頭下料大樣圖：先繪制1：1的三維圖，輸入到平面電子圖板，獲得主視圖，再將主視圖展開，可獲得加工的大樣。

     CAXA三維電子圖板功能強大，但我僅僅針對解決日常設計工作需要而去熟悉它、運用它，掌握了我所需要的技能，兩年來，確確實實給我?guī)砹撕锰帯?/span>

     1．大大提供了設計效率，上個月，金川化工廠招投標，我在三天時間里將招標單位提供的大批設計圖紙（條件圖）繪制成三維效果圖、三視圖、計算出重量，編制成標書。對設備的描述明了、正確、直觀、完整、計算準確，具有說服力，在眾多的競爭對手中中了標。CAXA三維電子圖板給我們設計人員在招投標、報價，而時間限制極短、設計工作量很大的情況下，提供了可靠、快捷的工具。

     2．技術管理上了新臺階：由于玻璃鋼產品生產條件差，大部分工人及中層管理干部文化素質偏低，現在，有了CAXA三維電子圖板，設計人員可以通過三維圖、三維剖視圖、平面三視圖對每一非標產品進行直觀的、形象的、準確的描述，完整地向生產管理人員及操作工人表達出來，進行技術交流。使他們對產品在沒有生產出來就能看到各個角度、各個部位的照片，了解產品的技術要求及結構參數，從而提高了生產效率，合格率，大大提高了產品質量。

     3．產品的質量特性特別有用。過去求復雜形狀的產品的質量及表面積，計算繁瑣，容易出錯，有時只好近似計算或估算?，F(xiàn)在只要畫好三維圖，一查詢，幾秒鐘內質量特性（表面積、體積及重量等）就準確地出來了。

     4．設計水平及產品質量地提高，并通過產品三維效果對用戶的宣傳，進一步取得了用戶的信任，更有利于打開市場。
學習、掌握、應用CAXA三維電子圖板并不難，只要已具有計算機（平面）制圖基本技能、從事玻璃鋼產品設計技術的實踐經驗和熟悉有關規定，有決心、有恒心并帶著興趣去學，就可在很短的時間學會自己需要的技能。

     CAXA推出的CAXA實體設計軟件，功能更強大、更方便，還可以實現動畫效果。這里僅僅談談我自己如何應用CAXA三維電子圖板在解決設計玻璃產品中得到的一些好處，旨在拋磚引玉，與同行共勉。如果三維制圖軟件在玻璃鋼行業的玻璃鋼產品設計中取得廣泛應用，將有利于提高行業的整體設計水平，促進玻璃鋼事業的更快發展。
