企業背景

寧夏小牛影像設備有限公司是西北地區唯一從事傳統與數字照片沖印設備研發、設計、生產及銷售的技術密集型高新技術企業。經過八年艱苦創業，現已發展成為國內數字影像處理、數碼沖印行業的知名企業，產品在質量與技術先進性上可與國際同類產品相毗美。產品銷往國內32個省、市、自治區，在印度、韓國、馬來西亞、俄羅斯等國際市場上銷量也十分可觀。公司近期獨立研發制造的國內首款激光數碼沖印機，不僅打破了國外同類產品在中國的壟斷，而且使中國的數碼影像技術走在了世界的前列。

SM2560L                               L2448

企業面臨挑戰

2004年，伴隨公司的快速發展和國內外市場需求，更新設計理念，減短產品研發設計周期，提升設計品質成為公司當前亟待解決的問題。經過多方比較，綜合考慮，小牛公司于2004年引進了CAXA實體設計、電子圖板、工藝圖表、制造工程師等系列軟件。

小牛公司之所以選擇CAXA，主要因為：一、CAXA公司擁有比較完整的企業信息化解決方案，擁有良好的技術支持和售后服務；二、該軟件易學易用，有一定基礎的機械技術人員在較短的時間內就可以很熟練的掌握這些軟件的使用，從而大大縮短產品設計周期；三、CAXA系列軟件的價格與其他同類軟件相比要便宜十幾倍，CAXA憑借強大的功能和較高的性價比贏得企業青睞，同時也為企業節省不少資金。

實施方案

CAXA工程技術人員根據小牛影像設備有限公司情況，制定了適合企業的解決方案。

● 市場部根據要求，制定出技術文件，轉達給技術部門。

● 技術部門使用電子圖板進行產品二維總體方案設計，再使用實體設計進行三維詳細設計，將鈑金展開件轉換成為DXF文件。

二維設計

三維設計

3.應用電子圖板出工程圖

工程圖

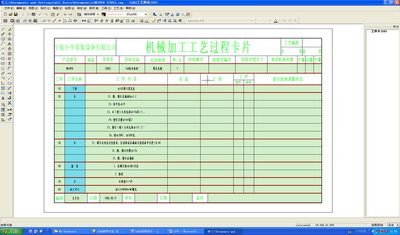

4.應用工藝圖表制定工藝卡片

應用效果

伴隨著CAXA軟件的深入應用，設計部門的工作效率大幅提高。大多數多員工都能熟練掌握相應的CAXA軟件的使用。可以說CAXA系列軟件的使用給公司的發展和產品研發帶來了新的面貌、新的生機，它不僅激發了設計、生產、裝配人員的工作熱忱，而且提升了公司產品的設計品質，增強了公司產品的市場競爭力。

CAXA實體設計能讓我們在很短的時間里建模，同時還可以進行結構性干涉檢查、機構仿真，而爆炸圖的設計更是讓裝配人員對裝配關系一目了然。

我個人認為電子圖板的應用十分有效，通過電子圖板出工程圖效率非常高，一般幾百個零件的工程圖三四天時間就能夠出完。例如實體結構改變再打開工程圖時電子圖板也跟著三維一起變動，工程圖上還可以導入軸側圖這幾個細節，簡單明了。

CAXA系列軟件引進之前，公司每設計一款新機器至少需要十幾人花費半年多的時間，成型后還會不斷地出現各式各樣的問題，不僅極大的拉長了產品的生產周期，而且進一步減弱了產品在行業市場內的競爭力。自從引入CAXA系列軟件后，不但產品設計周期縮短了四五倍，而且設計出來的機器問題也大大減少了。尤其是2007年，小牛公司使用CAXA系列軟件設計生產的SM2560L、L2448的樣機面世后，應客戶要求在展覽會現場就直接銷售了，這在小牛公司是前所未有的。從2004年至今，小牛公司先后成功的應用CAXA系列軟件設計制造出了多款新機型，目前產品市場前景良好。
