廣西玉柴專用汽車:幫助企業規范圖紙 規范設計管理

2009-02-26    作者:    來源:caxa

企業背景

廣西玉柴專用汽車有限公司成立于2005年11月1日 ,是廣西玉柴機器集團有限公司與南寧壯寧資產有限責任公司在原南寧專用汽車廠的基礎上,通過資產重組而成立的。公司借助玉柴集團先進的管理方式及在國內完善的營銷服務網絡,始終堅持自身能力建設,現已發展成為具有環衛設備、工程車輛及路面養護設備等三大系列產品開發、生產及銷售的科技型企業。是廣西高新技術企業、廣西區級技術中心、廣西區重合同守信用企業、中國城市環境衛生協會會員、廣西區專利示范企業、廣西制造業信息化示范企業、南寧市工程技術研究中心。

公司始終堅持技術創新,適度領先的產品發展戰略,注重核心能力建設,完善了CAD/CAE/CAPP/PDM/ERP/OA工作平臺。

公司現有各類技術人員80名,其中中高級以上技術人員35人。

玉柴專汽部分產品



應用需求

1、設計工程師設計的二維圖紙沒有統一的模板和規范;

2、以前使用的二維CAD軟件廠商產品單一,沒有其它的的產品線,軟件之間無法關聯和很好的交流;

3、其它三維設計軟件價格昂貴,并且學習門坎高,設計人員無法將其真正投入到設計中;

4、BOM數據的提取和錄入占用了大量的時間;

5、公司多年來積累的大量的圖紙和設計資料,分散保存在不同的計算機中,安全性得不到保障,而且圖紙之間的借用、查找非常困難,同時版本混淆不清,各部門間的資料交流困難。



方案實施

分兩個階段實施:

第一階段:二維、工藝、三維的應用

公司統一了二維CAD設計軟件平臺,應用CAXA電子圖板模板建立起了一整套標準的企業繪圖模板、工藝模板,規范了設計圖紙的圖框、標題欄、明細欄樣式、需要填寫的數據和填寫方式等,使公司圖紙達到初步的標準化,工藝編制完全標準化、規范化。



實體設計應用

電子圖板應用                                 工藝圖表應用

第二階段:實施圖文檔管理系統

結合企業的實際情況,CAXA和企業楊照剛總工、秦建寧主任制定了一套實施圖文檔的方案。

首先將技術中心的開發二室和工藝室做為重點使用部門,在這兩個部門中試運行,安排相關人員整理典型產品5166的圖紙,全部按照標準的模板來轉化,將整理好的5166圖紙導入圖文檔系統中,自動建立產品結構樹,定制企業中各種類型的報表格式,讓系統自動匯總企業所需的BOM表。

目前應用圖文檔的范圍擴大,逐步推廣到其它設計室。

     圖文檔使用

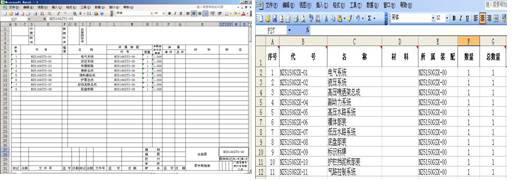

    報表輸出



應用效果

設計方面:

1、統一以CAXA電子圖板做為二維的設計平臺,取代以前的CAD軟件;

2、根據企業的實際情況,制定了一套標準的繪圖模板;

3、把以前的部分的CAD圖紙全部轉化為CAXA電子圖板的格式;

4、新產品直接從三維設計開始,縮短了產品開發周期。直接用CAXA實體設計進行產品建模,利用CAXA電子圖板生成二維工程圖,三維和二維系統很好的銜接,避免了不同公司之間轉換的繁鎖,提高了設計效率。

管理方面:

1、積累企業知識庫;

2、技術中心圖紙更加規范;

3、及時發現圖紙問題,減少圖紙的出錯率;

4、個性化參數定制,提高查詢效率和準確性;

5、自動化BOM輸出,簡化BOM工作,減少重復勞動和出錯率;

6、各種工具軟件集成在CAXA PLM解決方案提供的管理平臺上,實現數據的安全與共享;CAD和CAPP中的信息實現結構化管理,并且,每個文檔都有對應其生命周期階段的狀態標識,如創建、出庫、入庫、歸檔等和提供圖紙的增加、導入、出庫編輯、復制等操作。系統可以提供內嵌的瀏覽器,該瀏覽器可以實現對autocad、ug等軟件以及doc文件、exl文件、txt文件、bmp文件、jpg文件、tif文件等文件的瀏覽。

工藝方面:

利用CAXA工藝圖表解決了工藝設計需要處理的大量圖形信息、數據信息,大大提高了工作效率,提高了工藝文件的標準化。

?
