導讀：

CAXA PLM的實施，規范統一了南方泵業的數據產生平臺，使企業的工藝知識得到積累沉淀；打通了各數據業務協同；為集團化信息化建設建立的基石，為數據驅動制造提供了最佳的條件。

一、競有道，創無限的南方泵業

南方泵業股份有限公司創建于1991年，2010年12月9日在深圳交易所發行上市，股票簡稱：“南方泵業”，股票代碼：“300145”。

南方泵業系全國最早研發并規模化生產不銹鋼沖壓焊接離心泵企業，是目前國內不銹鋼沖壓焊接離心泵領域產銷量最大的專業生產廠家。

主要生產CDL、CDLF系列不銹鋼輕型多級離心泵；CHL、CHLF、CHLFT系列不銹鋼輕型多級離心泵；NFWG無負壓變頻供水設備、DRL恒壓變頻供水設備。

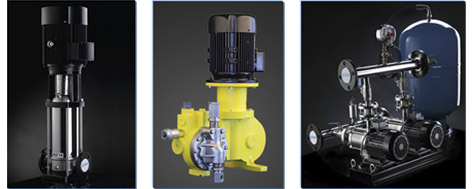

立式多級離心泵      液壓隔膜計量泵      DQ智能變頻供水設備

二、集團公司不斷擴大  核心技術資料管理成當務之急

隨著南方泵業不斷發展，產品線由原來單純的離心泵，逐步發展到目前以離心泵、計量泵、供水設備為主導的多品種的產品體系，分、子公司也不斷增加，對于集團性公司而言，如何把各分子公司的核心技術資料都管理好，是南方泵業首要考慮的問題，隨著公司的不斷發展，對于產品數據管理方面的需求也不斷增加，目前智能制造的理念不斷推陳出新，南方泵業考慮到長期的信息化建設，決定更換PDM，選擇更加適合，也能更滿足南方泵業的PDM。

三、量身定制PLM解決方案

經過多方產品的考察篩選，長期的認真準備，2014年，南方泵業選擇了數碼大方為其量身制定的PLM解決方案。

第一期：完成產品數據規范管理，實現集團內部數據平臺的統一及集團內部的業務協同；

3.1 數據產生

3.1.1 統一CAD設計平臺為CAXA電子圖板并對設計要求提出并制定了相應的規范，應對南方泵業的產品特點，采用了參數化表格的方式規范了圖紙的參數表達：

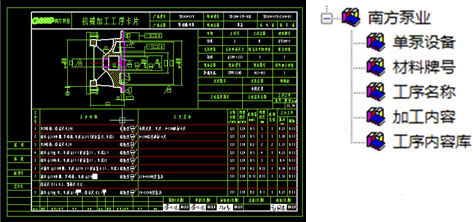

3.1.2工藝編制采用CAXA工藝圖表進行工藝卡片的編制，完善工藝知識庫，提升工藝編制效率和規范性。

3.2 數據管理

南方泵業采用CAXA 協同管理進行產品數據的有效管控，實現安全共享、版本管理、借用管理、生命周期管理、系列零部件的管理。

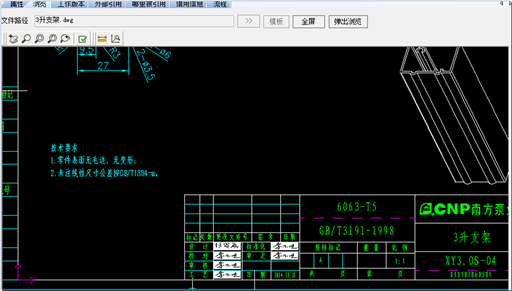

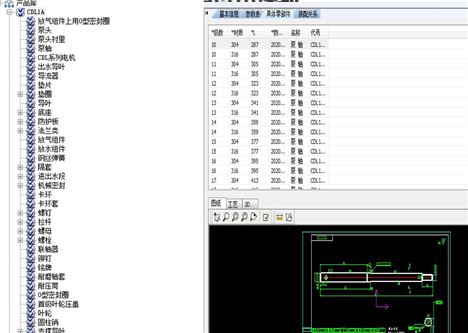

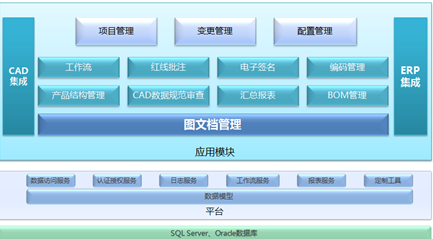

圖 數據管理模式

?圖紙繪制好后先導入文檔樹

?在文檔樹進行圖紙審批，完成圖紙的生命周期管理，最終圖紙發布

?利用提取至結構樹功能實現文檔樹結構向產品結構樹的轉換

?在配置樹建立系列零部件結構，把需要配置的零部件從結構樹配置到配置樹

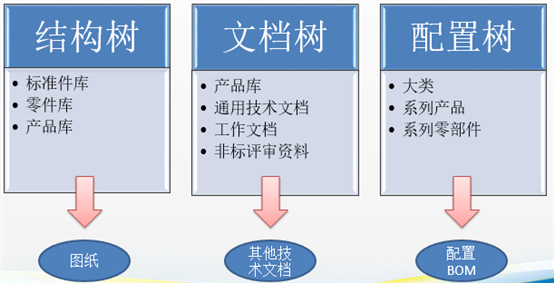

圖 產品數據結構

3.3 業務協同

利用CAXA流程管理打通了各部門之間、各分子公司之間業務流，各類技術文件的評審、簽審都可以實現流程化、電子化的，避免了人工跑的傳統模式，也大大減少了紙質打印的浪費。

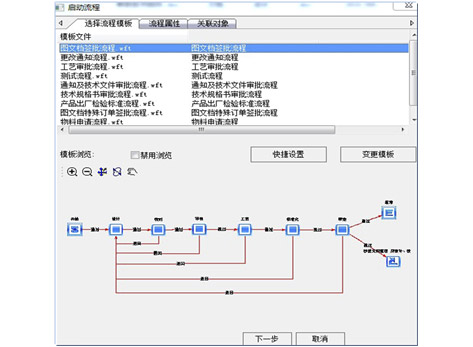

圖 流程

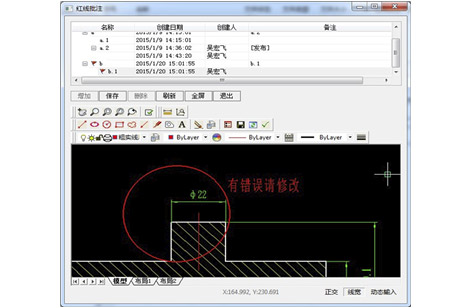

圖 紅線批注

圖 電子簽名

3.4 參數化配置

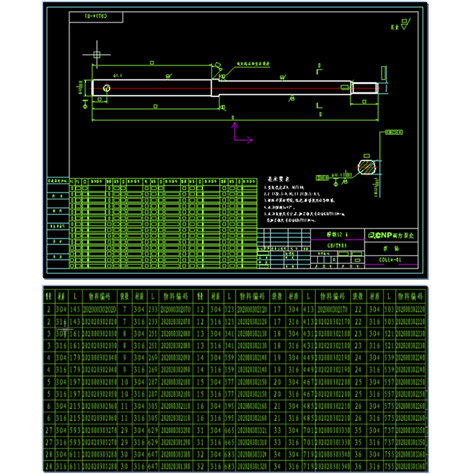

針對南方泵業的產品特點，在CAXA協同管理平臺上，專門開發了配置管理模塊，利用配置管理模塊，可以提取到南方泵業各類參數化圖紙中參數信息，當需要配置具體產品BOM時，只需要輸入條件，就可以立即配置出BOM。

圖 配置結構樹

圖  自動選配

第二期：完成PDM和ERP系統的數據協同，為ERP提供產品數據源，實現計劃驅動數據，數據驅動流程；

第三期：實現車間無紙化，實現數據驅動制造。

目前第一期主要上線了工藝圖表、圖文檔、工作流、物料主數據系統、配置管理，在2015年1月份順利上線，上線效果得到南方泵業高層的肯定，并開始和CAXA著手計劃第二期的項目。

四、數據驅動制造

伴隨智能制造理念不斷深入，南方泵業進行了長期的信息化建設，經過此次產品上線實施，驗證了數碼大方為南方泵業量身定制的PDM，更加適合其發展管理模式，初步實施，就取得顯著效果。

規范統一了全公司的數據產生平臺，包括CAD和工藝數據；利用專業的工藝編制平臺，提升了工藝編制效率，通過工藝知識庫的建立，使企業的工藝知識得到積累沉淀；建立了集團級別的產品數據管理平臺，解決了各部門、各分子公司數據共享的問題，打通了各數據業務協同；建立了產品參數化管理模式，為參數化產品數據的利用提供了高速通道，為后續ERP的集成提供了基礎保障；

數碼大方PDM成為南方泵業集團化信息化建設建立的基石，為數據驅動制造提供了最佳的條件。
