廣西建工集團建筑機械制造有限責任公司是由原廣西建筑機械總廠改制的國有獨資公司，是以建筑機械制造為主的國家同行業中的骨干企業。公司在職職工1120人，年產值5億余元。公司主要產品有：塔式起重機、施工升降機、液壓式壓樁機、混凝土輸送泵、混凝土泵車、車載式混凝土輸送泵、立體停車設備、壓力容器、大型建筑鋼結構和橋梁鋼拱桁架結構等50余種產品。產品行銷國內二十九個省、自治區、直轄市和港澳地區，遠銷新加坡、馬來西亞、泰國、越南、緬甸、阿聯酋、阿爾及利亞、哈薩克斯坦等東亞、中亞、西亞國家。

公司技術管理面臨的挑戰：

• BOM數據的提取和錄入占用了太多的時間，通常公司一個改型產品需要出圖400—500張以上，創新產品在1000-1200張以上，這些圖紙BOM表的提取和錄入都需要技術人員依靠制作WORD或EXCEL手工錄入和逐次校對，若一個技術人員完成Bom準備的工作，改型產品大約需要3天左右的時間，創新產品則需5天以上；
• 多年來，公司積累了大量的圖紙和設計資料，分散保存在本地計算機中，不但資料的安全性基本得不到保障，而且，需要借用圖紙時查找非常困難，版本混淆不清，各部門間圖紙和文檔的交流更是不便。

項目實施：

1、規范設計數據源頭

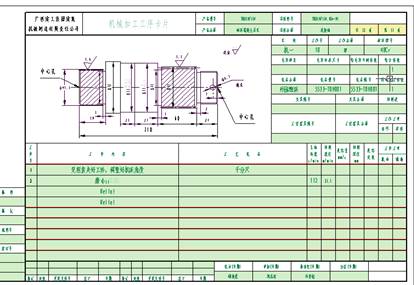

統一了二維CAD設計軟件平臺，應用CAXA電子圖板模板建立起了一整套標準的企業繪圖模板、工藝模板，規范了設計圖紙的圖框、標題欄、明細欄樣式、需要填寫的數據和填寫方式等，使公司圖紙達到初步的標準化，工藝編制完全標準化、規范化。

2、規范設計過程

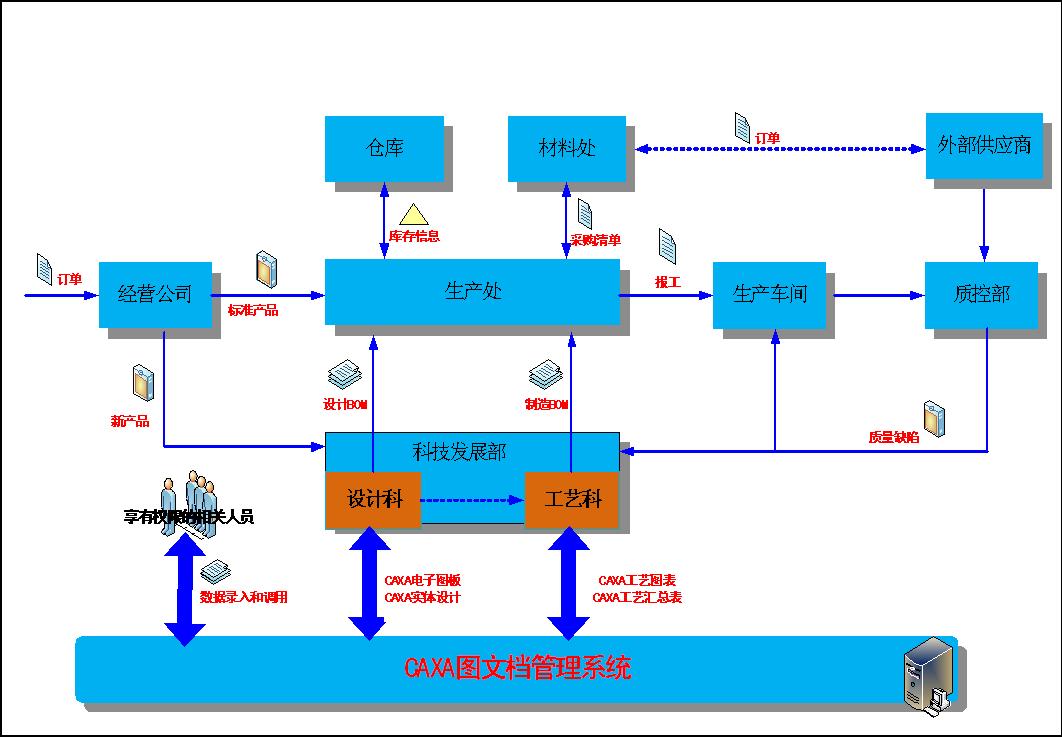

針對起重機機械制造的行業特點，制定了符合其行業特點的設計流程和模式，如下圖所示。

3、BOM表自動提取和錄入

設計部門只需供產品自制件、標準件、企標件等統計報表，CAXA圖文檔可根據產品結構自動創建相應的報表。每個產品BOM表的提取和錄入僅需10分鐘左右，提高效率200倍以上；用戶還可以自定義報表中需要輸出的零部件物理屬性，并可進行報表的打印預覽、打印、文件輸出和修改等操作，通過用戶定制。

4、安全管理設計數據和文檔

在安全的企業產品數據訪問權限基礎上，有效地管理產品圖紙、明細表、BOM表和相關文檔的創建和共享，為技術、管理等部門提供準確、一致、完整的產品技術數據。并且建立起完整的技術文檔管理體系，實現產品技術文檔的電子化和成套管理，使產品數據處于有效與有序管理中，為相關人員提供方便的查詢、瀏覽、借用和輸出報表的工具。

應用效果評價：

設計：每套產品BOM表的提取、錄入和校正時間由以前的3-5天提高到了僅需10分鐘左右，提高效率200倍；大量減少了技術人員把時間花費在及其簡單的勞動上，縮短了新產品開發周期，提高公司新產品的開發能力，應用1年來，使新產品對銷售的貢獻率提高了5%--10%，更好的滿足了公司應對用戶日益增多的產品個性化設計要求。

管理:：電子版的技術文檔安全得到保證，老圖紙共享利用率大大提高，查詢速度提高了50％以上，數據的準確率提高了90%以上。

正如科技發展部王總所說： 雖然本公司應用CAXA PLM方案的時間不長，但在已經應用的領域已初見成效。其最大的價值是大大促進了企業技術管理的規范并提高了企業的技術管理工作的效率，特別是在BOM表的提取、電子圖文檔數據的規范管理、安全存貯保管、快捷的查詢利用，技術資源的共享，加快新產品的開發速度等方面發揮了較大作用。
